مكتبة الصور الألبوم رقم 166 من صور تاريخيه لتطور الاتصالات في عدن منذ عام 1858 ، صور قديمه ونادره
    6-3-2014 الصفحة الرئيسية
انقر للحصول على حجم اكبر

باخرة الشرق العظيم التي قامت بمد الكيبل

بين عدن بومبي في نوفمبر 1869م

انقر للحصول على حجم اكبر
باخرة الشرق العظيم التي قامت بمد الكيبل البحري بين عدن بومبي في نوفمبر 1869م
انقر للحصول على حجم اكبر
في 1875م etc  جزء من مبنى شركة الاتصالات
انقر للحصول على حجم اكبر

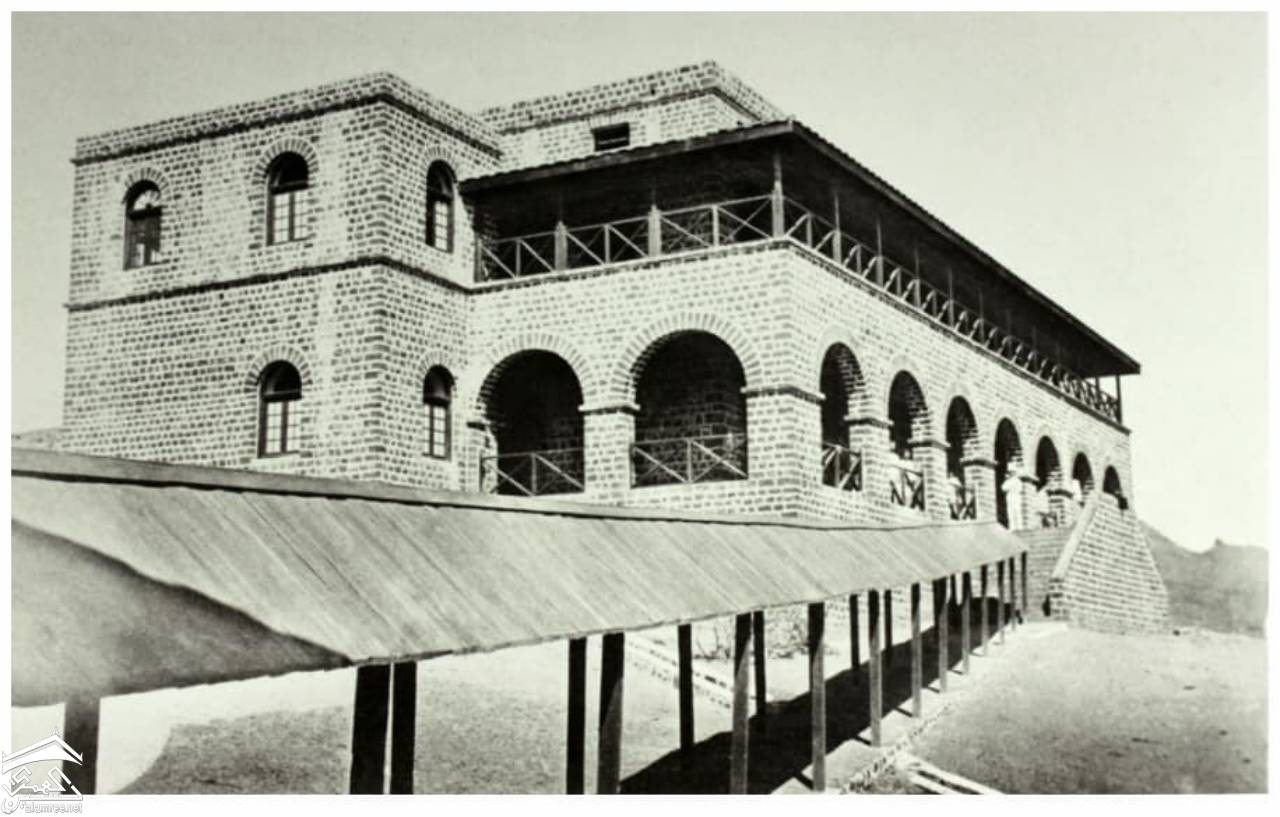

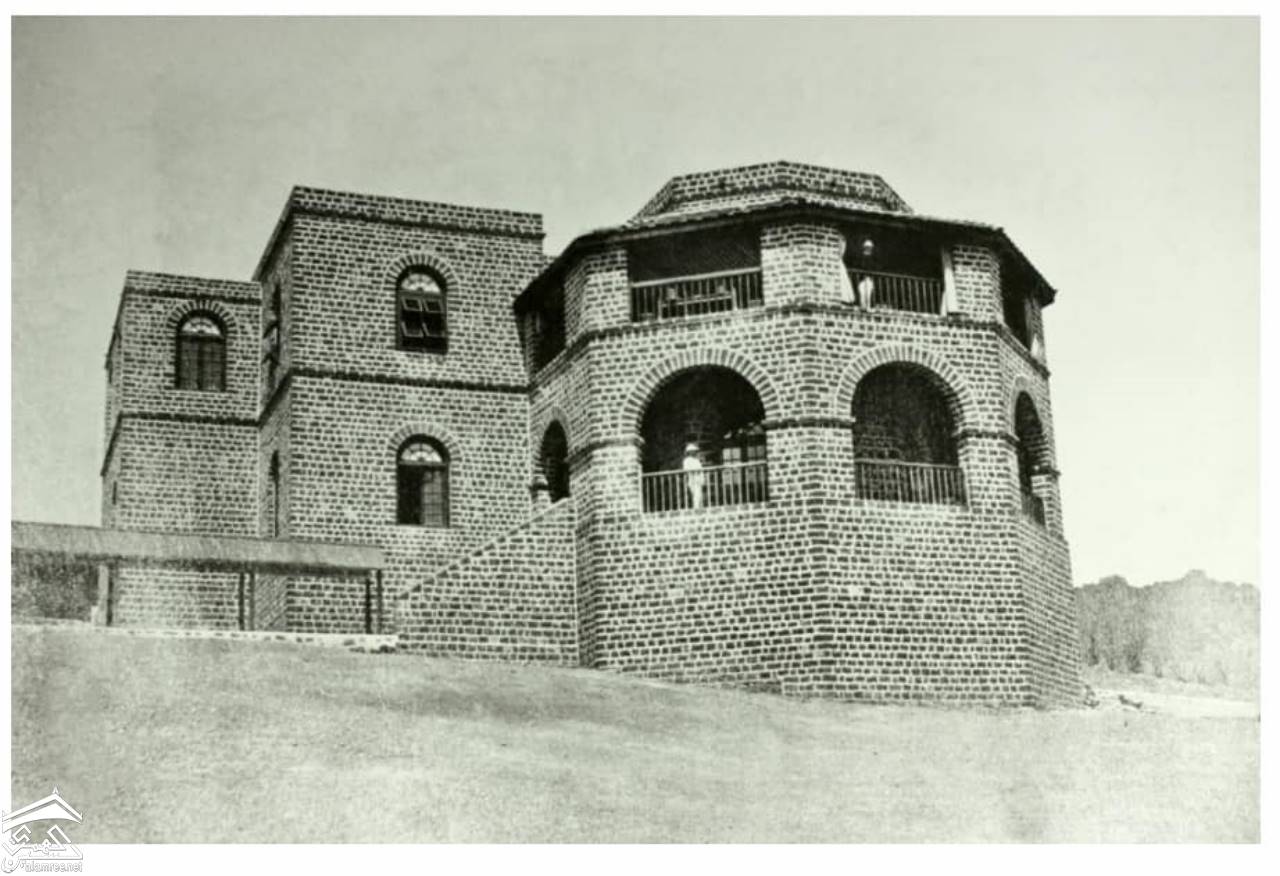

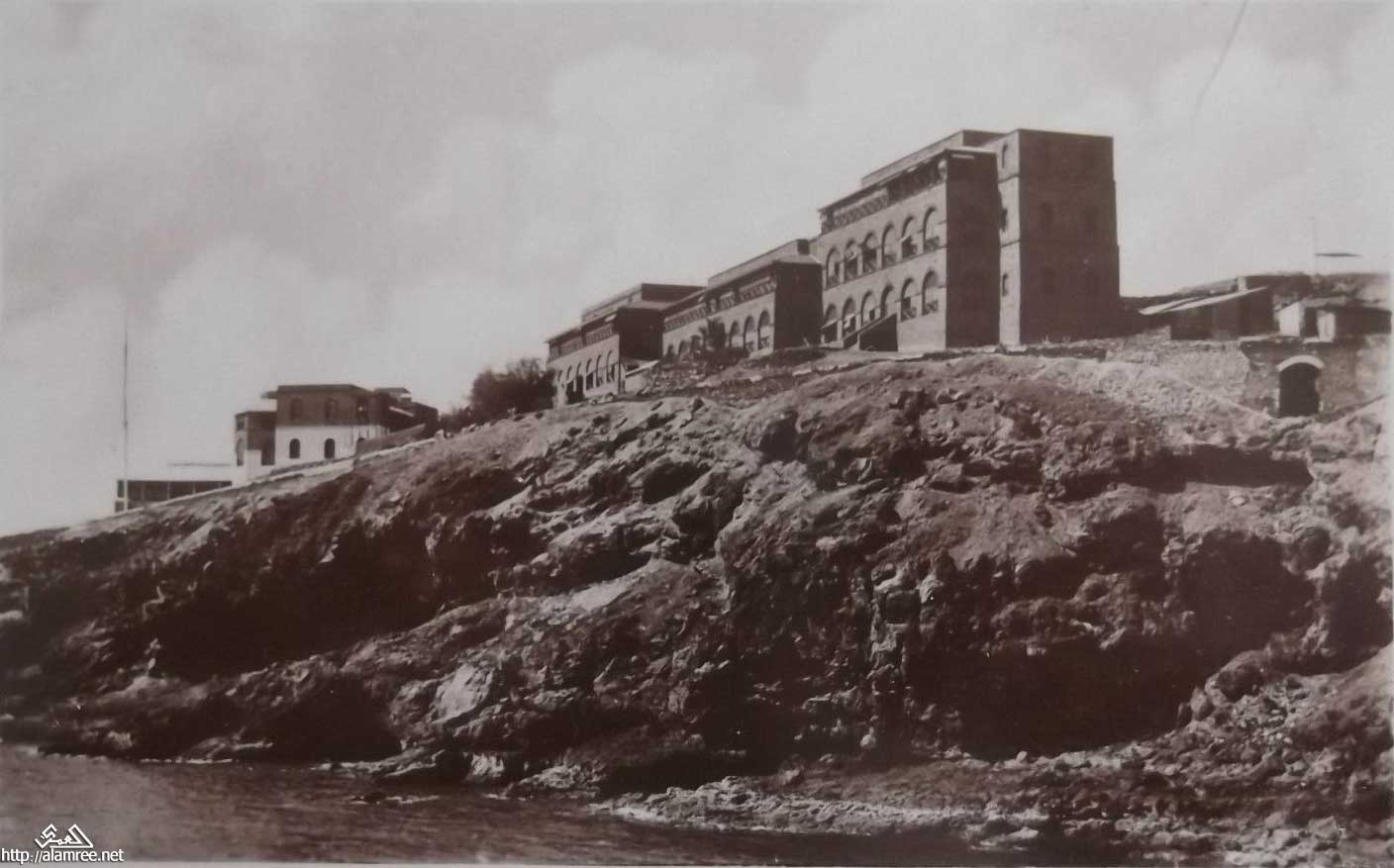

من اولى مباني شركة الاتصالات في عدن

انقر للحصول على حجم اكبر

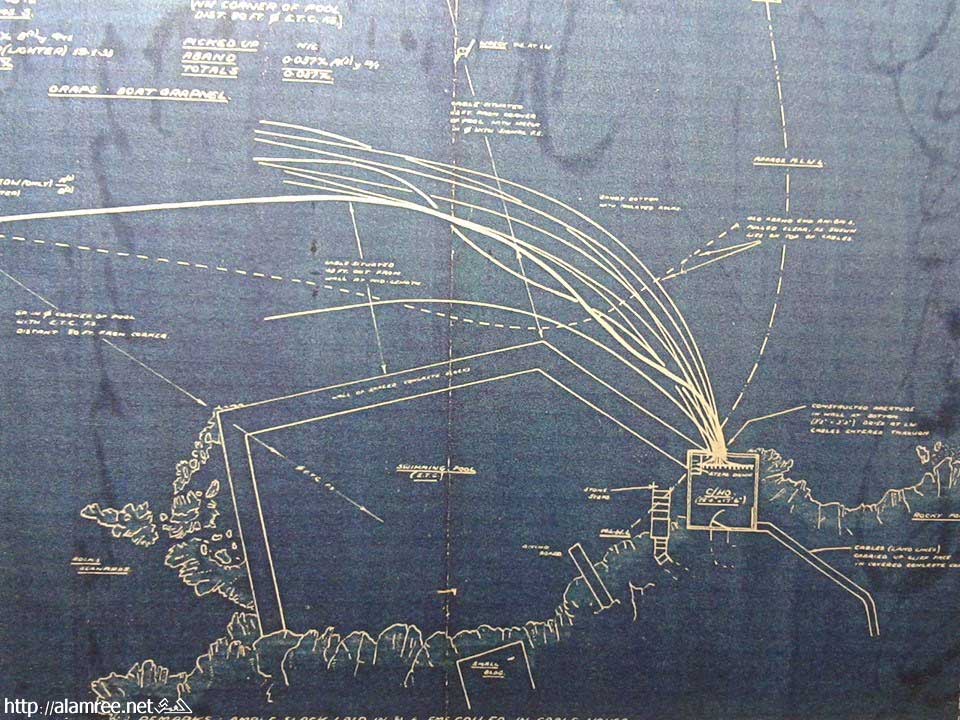

رسمه طبوغرافيه توضح مخارج الكيبلات من غرفة الكابلات في شاطئ رامبو التواهي عدن
انقر للحصول على حجم اكبر

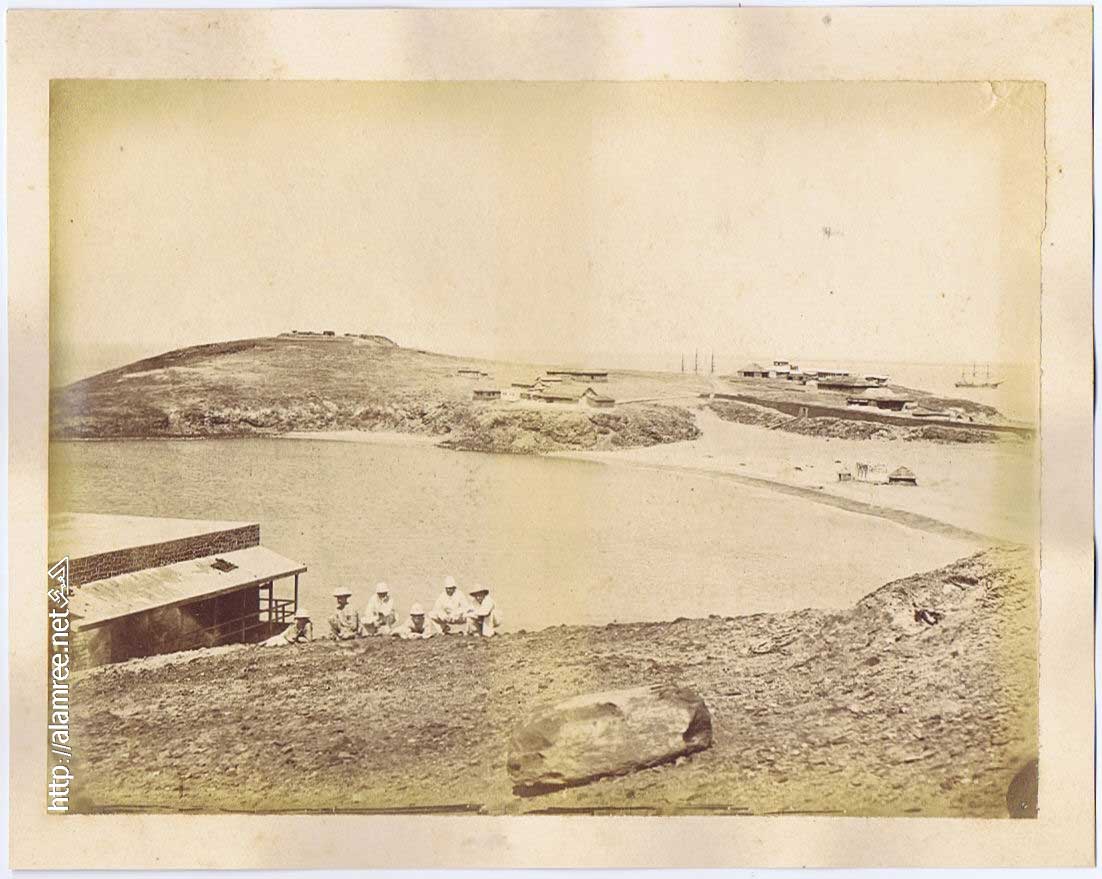

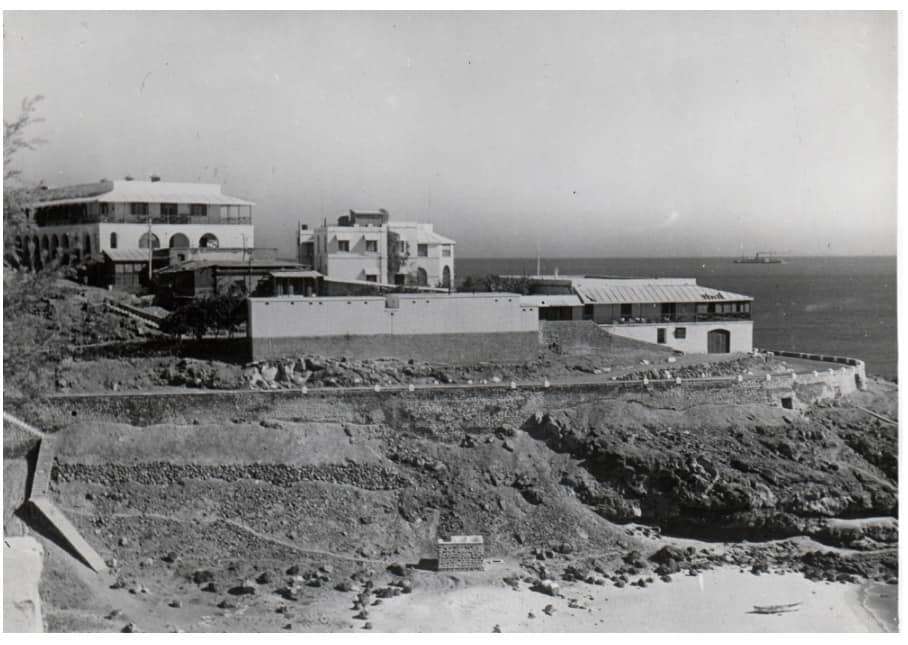

شاطى رامبو وعلى اليمين غرف الكيبلات الممتده من مبنى الشركه اعلى الصوره الى عدد من البلدان
انقر للحصول على حجم اكبر

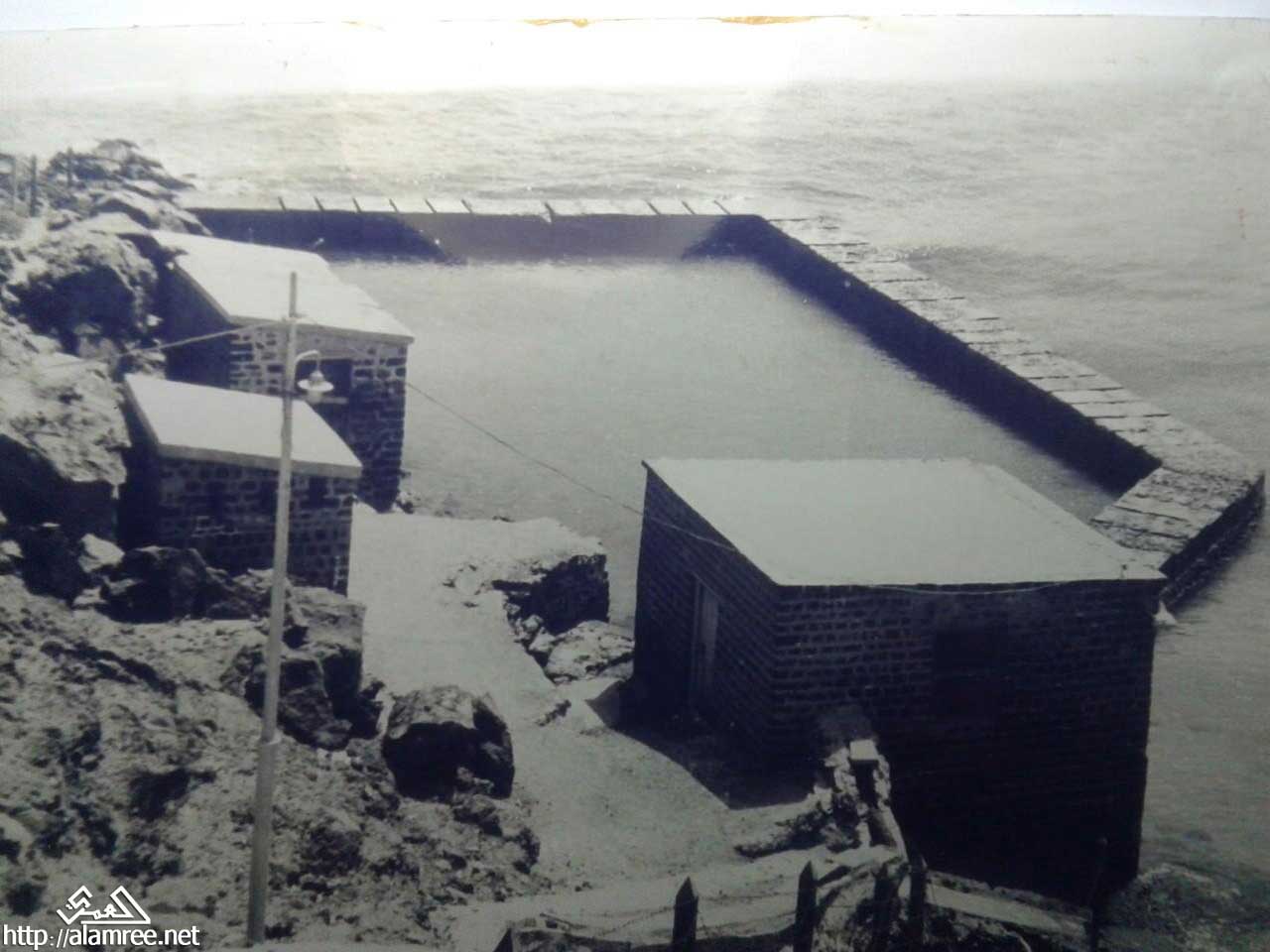

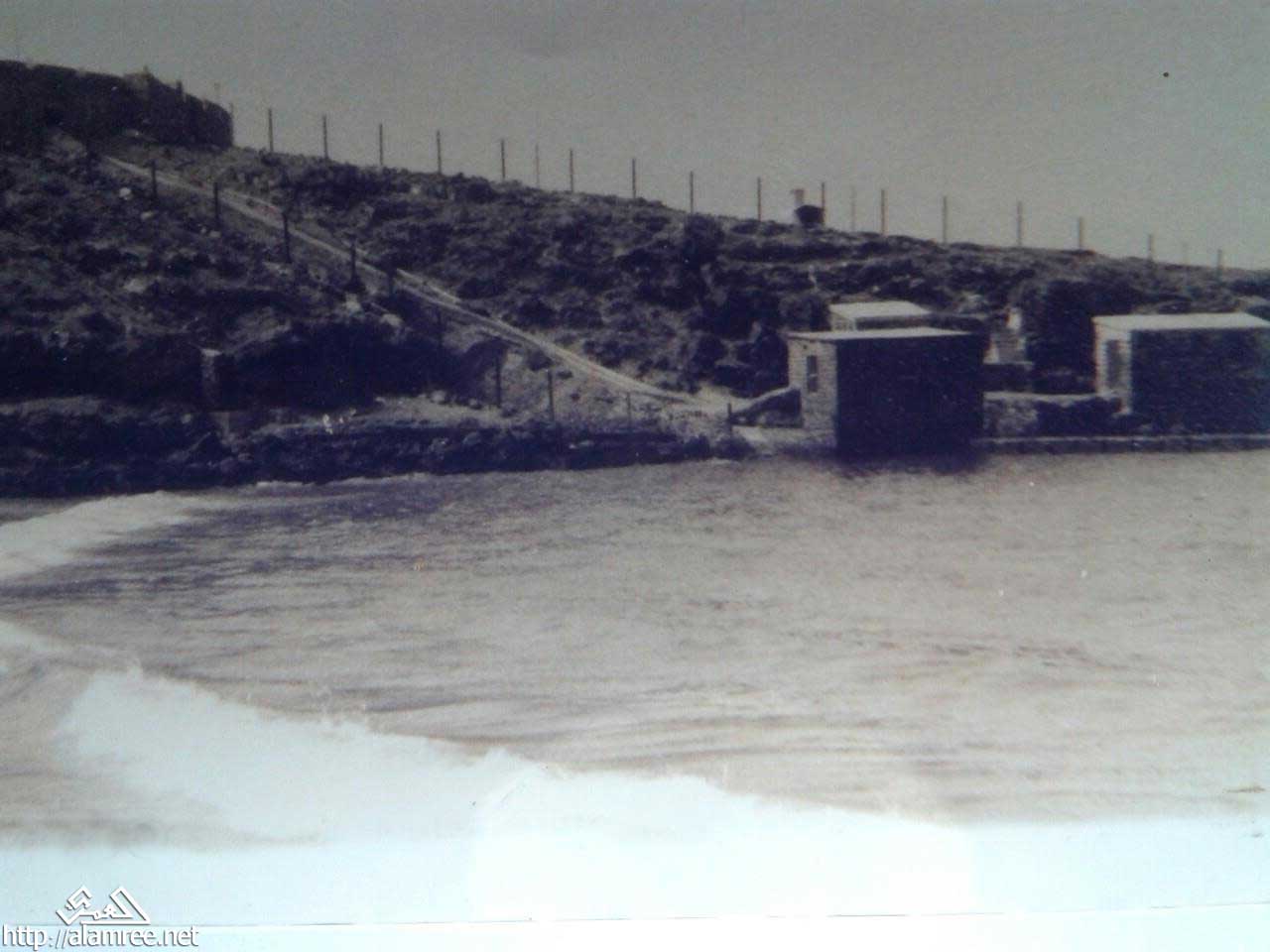

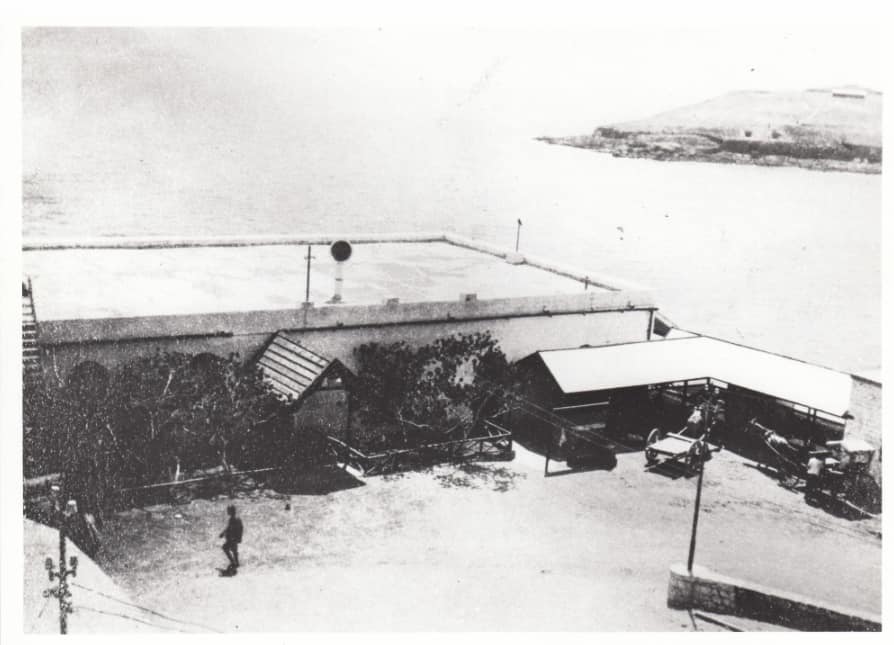

غرفة الكابلات التي تخرج منها الكابلات ومسبح لعمال الشركه محمي من اسماك القرش الصوره عام 1910م

انقر للحصول على حجم اكبر
رسمه لعملية مد  الكيبل البحري  من عدن الى بومبي عام 1869م
انقر للحصول على حجم اكبر

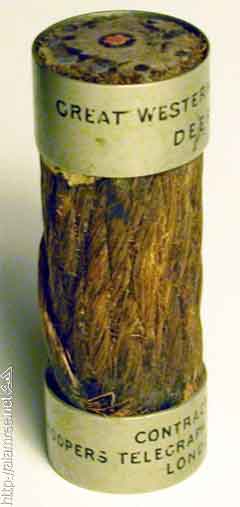

الكيبل الذي استخدم ما بين عدن - الحلاني - مسقط  كراتشي في الفترة بين 17 يناير و12 فبراير1860
انقر للحصول على حجم اكبر

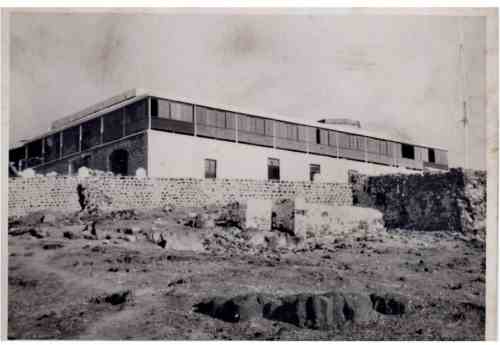

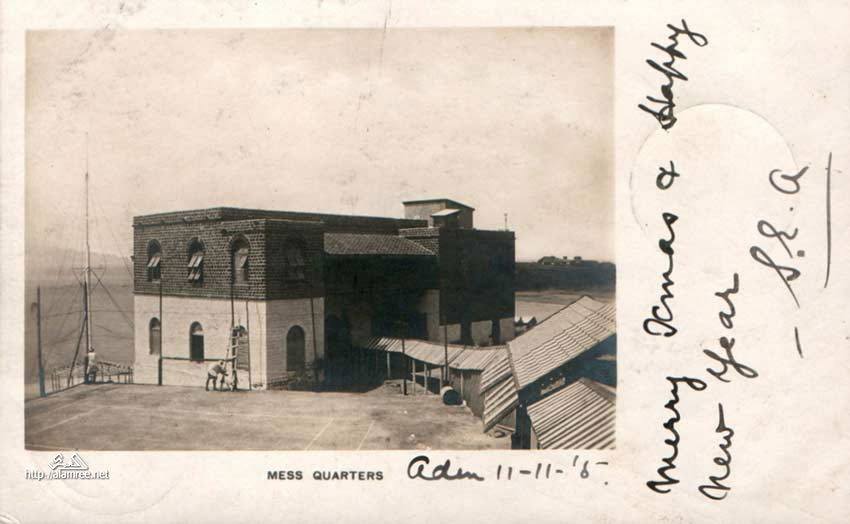

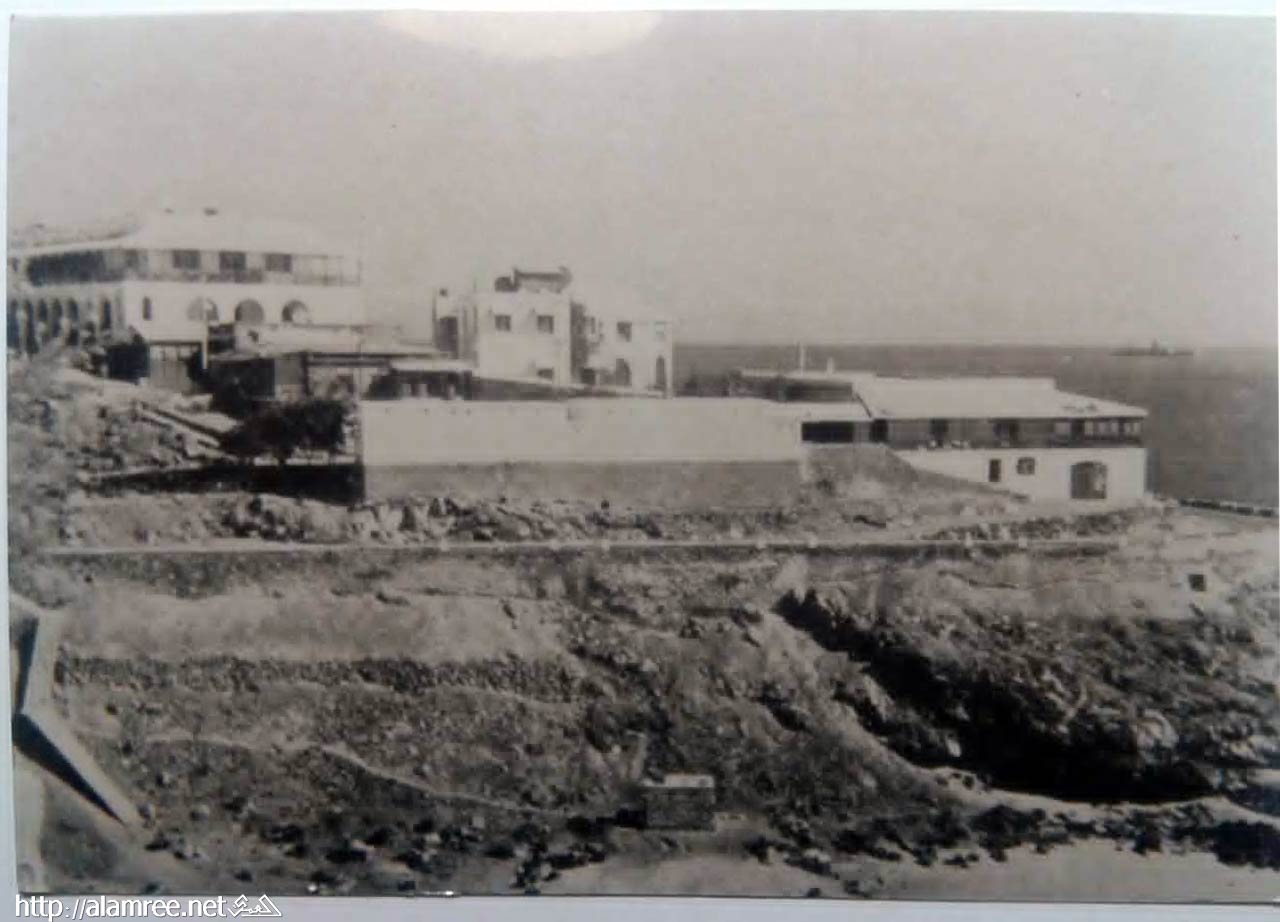

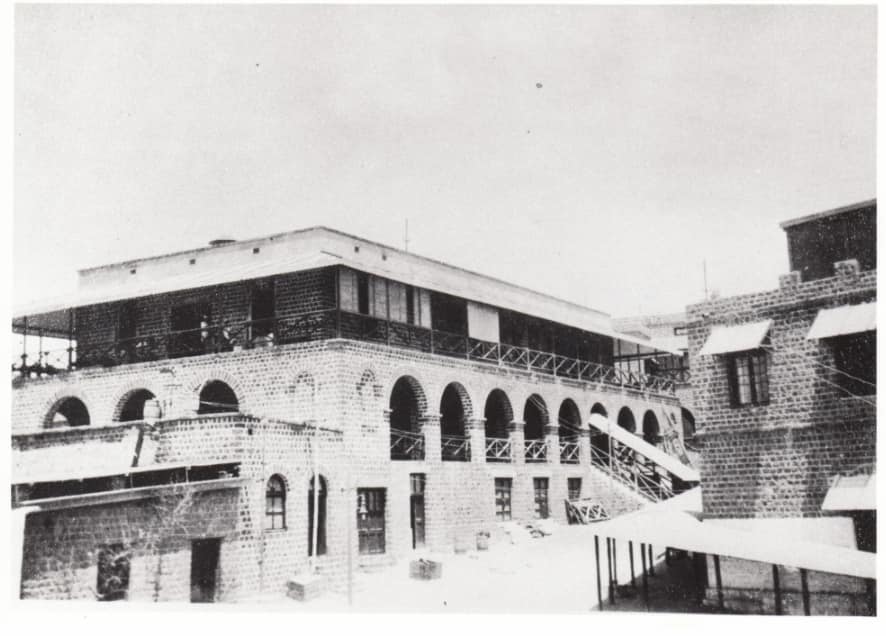

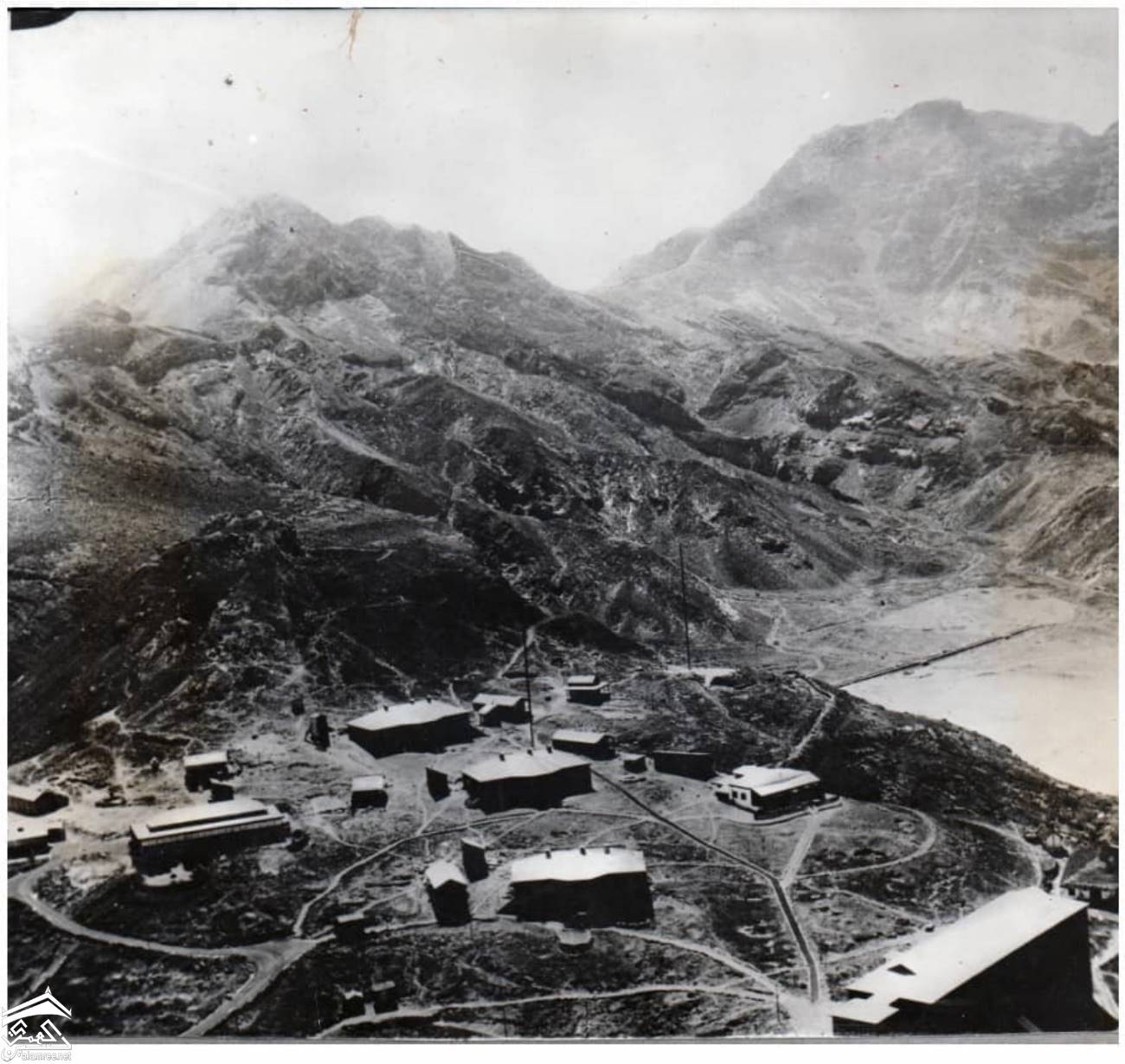

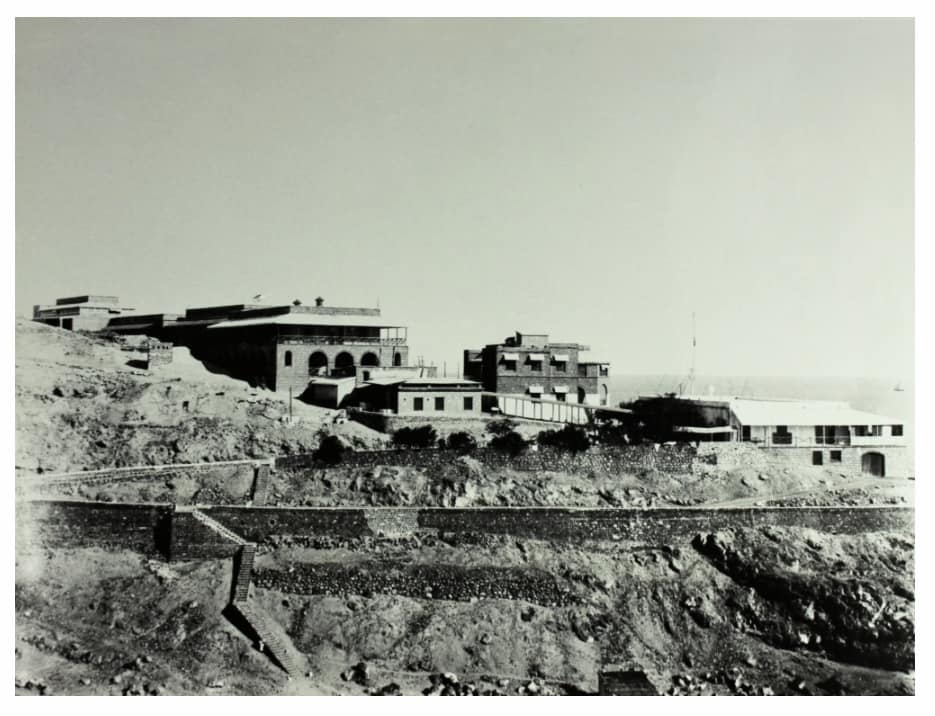

مباني شركة البرق واللاسلكي عدن عام 1910م
انقر للحصول على حجم اكبر

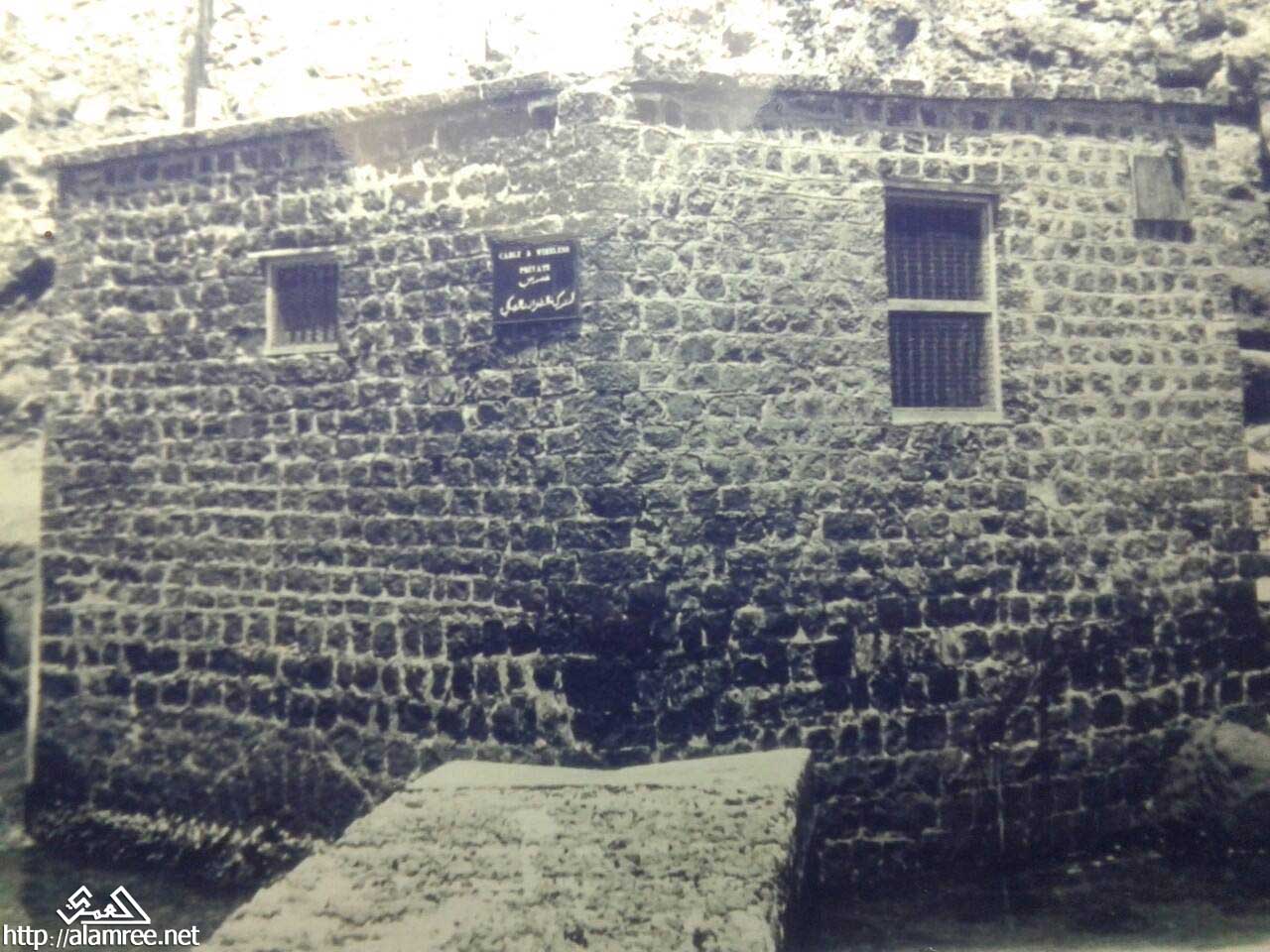

غرفة الكابلات التي تخرج منها الكابلات الصوره عام 1910م
انقر للحصول على حجم اكبر

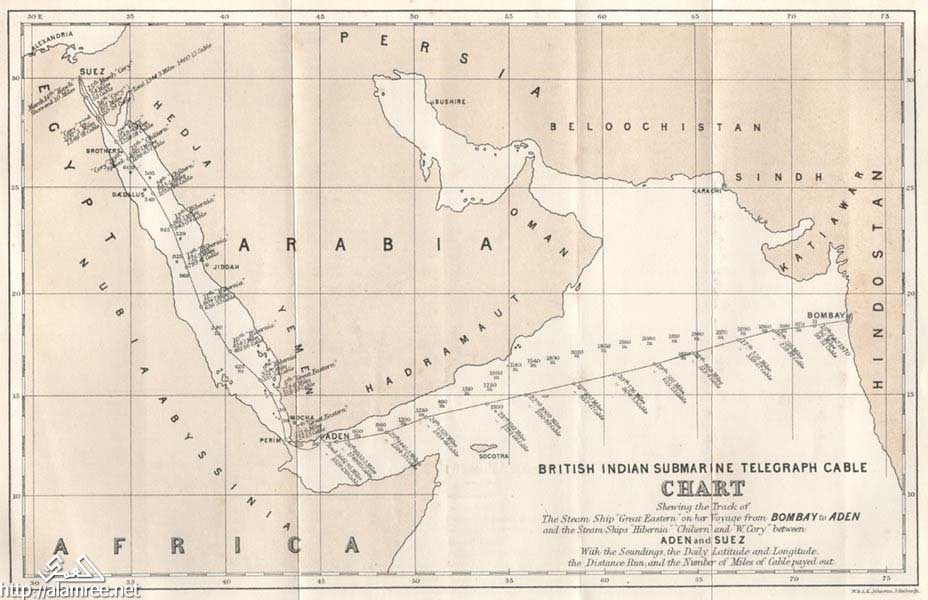

خارطه توضح الكيبل الممتد من السويس مصر حتى عدن اليمن ومن عدن الى بومبي الهند 1876
انقر للحصول على حجم اكبر

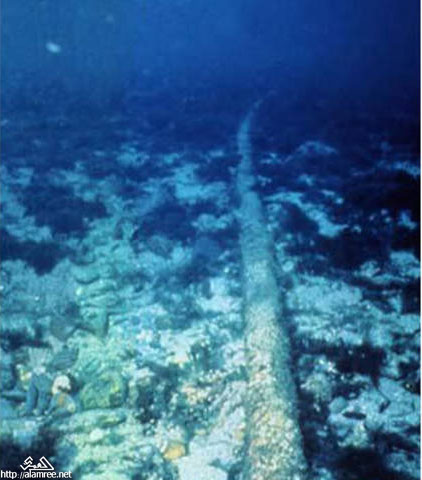

الكيبل في اعماق البحر
انقر للحصول على حجم اكبر
كان معدل وزن الكيبل يقرب من (1000) كيلوجرام لكل ( كيلومتر) ومعدل القطر تقريبا" 4 سنتيمترات كلاهما معتمدا" على أحوال الشاطئ وعمق البحر حيث ان القسم المنتهي بالساحل يكون اثقل وأغلظ , وكان الكيبل قد مر من الشاطئ بآلاف الأميال بما يقرب من 5 كيلومتر   في عمق المحيط
انقر للحصول على حجم اكبر

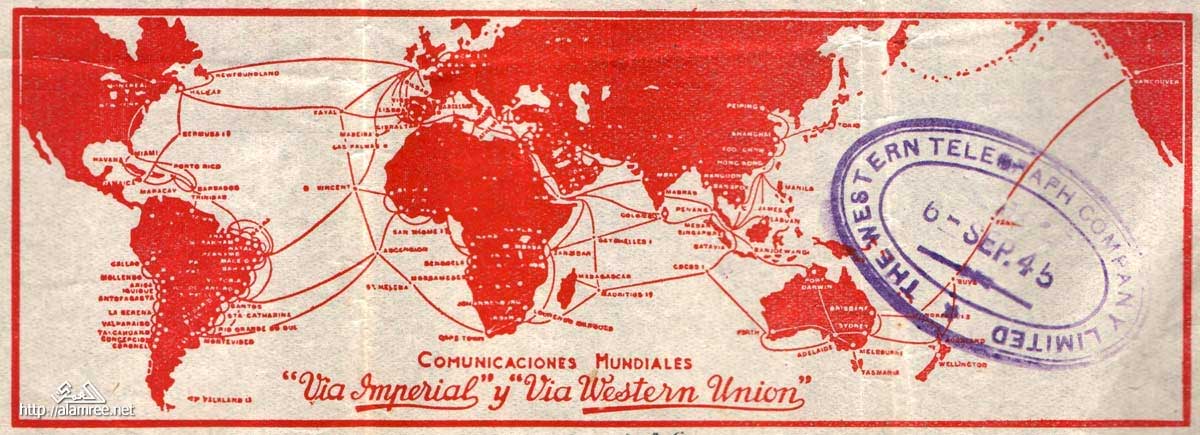

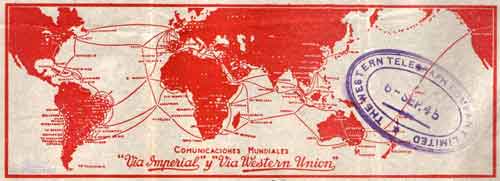

في عام 1870م شهدت مدينة عدن تطورا" كبيرا" في مجال الاتصالات الدولية عندما وضع كيبل آخر بين عدن وبومبي ثم تلاه عدد من الكيبلات بين عدن وعواصم آسيا وشرق أفريقيا وجزر المحيط الهندي ثم استراليا, وربطت كل هذه العواصم بدول أوروبا بواسطة عدن ويتضح ذلك من خلال الخارطة التي كانت تستخدم ايضا كشعار للشركه على راس البرقيات والمراسلات
انقر للحصول على حجم اكبر

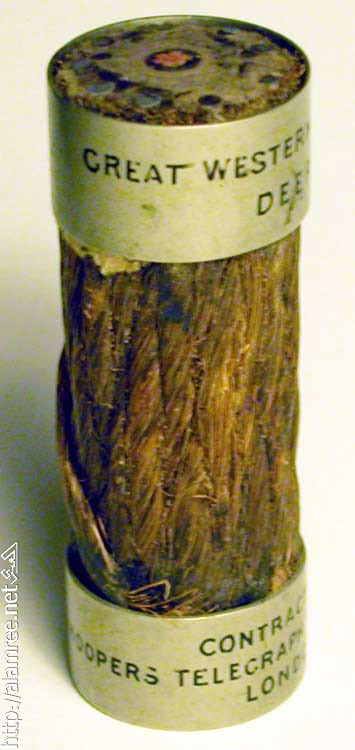

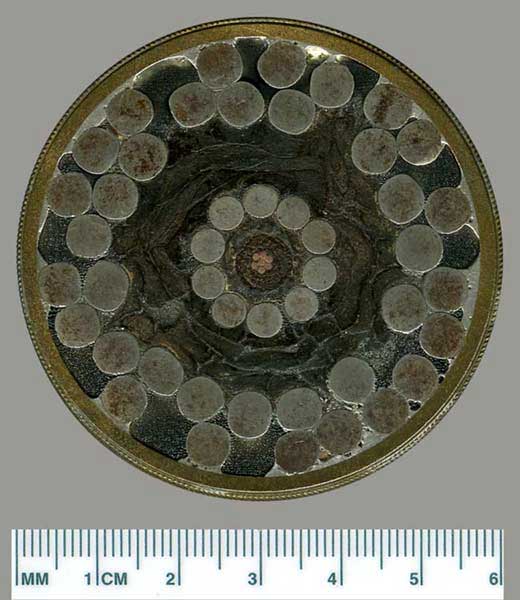

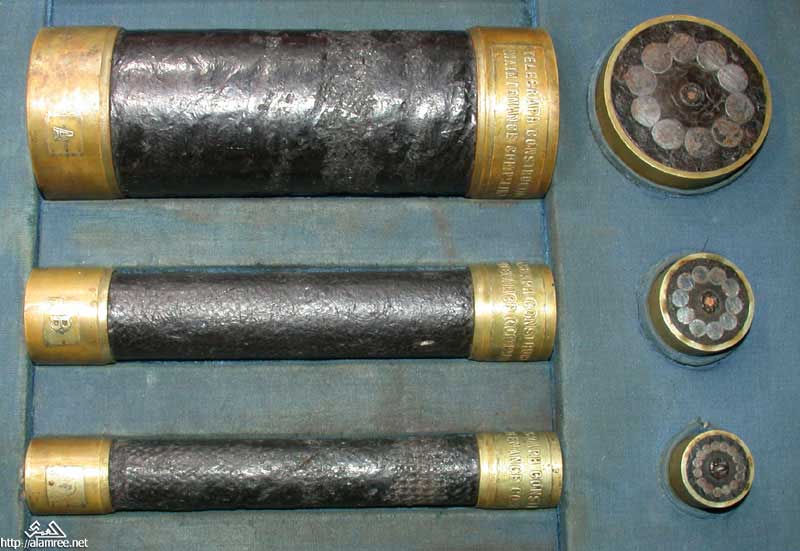

بعض من انواع الكابلات البحريه التي تم استخدامها منذ بداية مد الكيبلات عبر البحار وهي مختلفة الاحجام
انقر للحصول على حجم اكبر

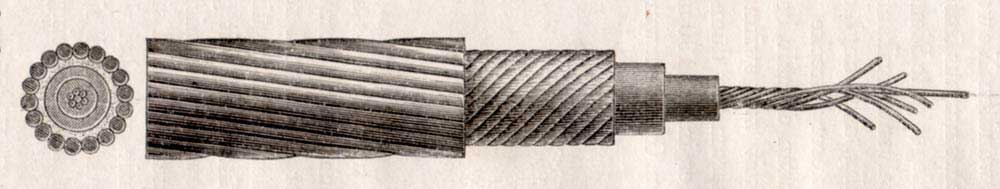

الكيبل بحري في البداية استخدمت الأوتار النباتية كمادة لعزل التوصيلات النحاسية تحت الماء ولكنه غير قابل للتمدد ومع التحديات فقد تم استبدالها بمادة بلاستيكية حديثة مثل (البوليتين)

انقر للحصول على حجم اكبر

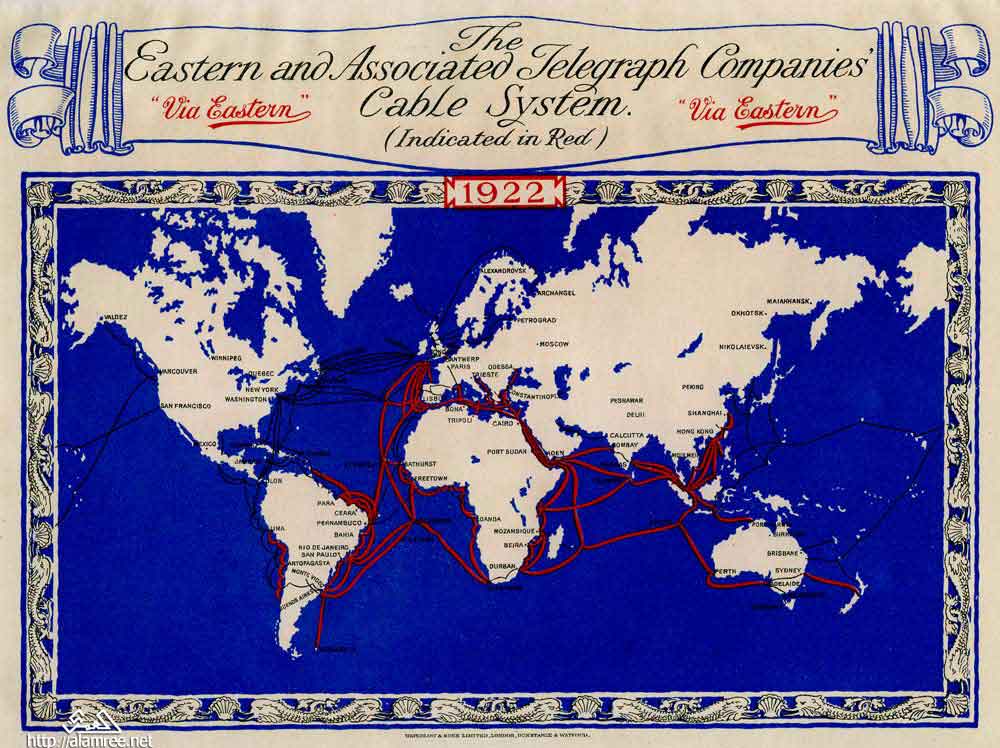

خارطه توضح مسار الكيبلات البحريه التابعة لشركة الشرق للتلغراف  عام 1922م
انقر للحصول على حجم اكبر

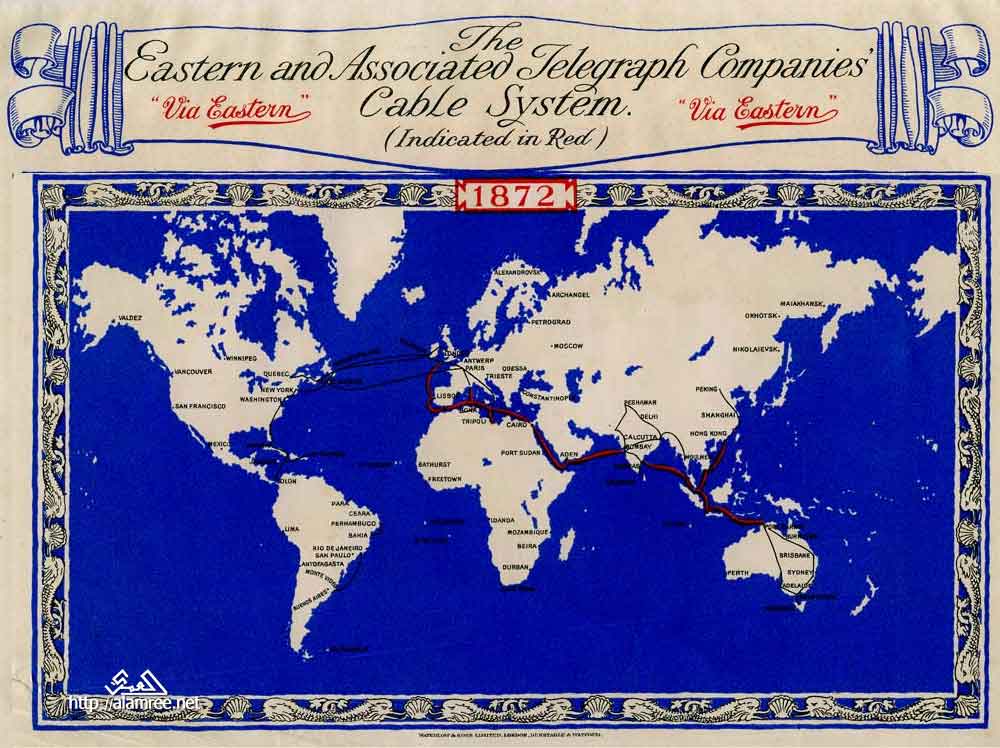

خارطه توضح مسار الكيبلات البحريه التابعة لشركة الشرق للتلغراف  عام 1872م

انقر للحصول على حجم اكبر

جزيرة بريم كانت اول من استقبل الكيبل الممتد من السويس وفي الصوره نلاحظ غرفة الكابلات ومبنى الاتصالات

انقر للحصول على حجم اكبر

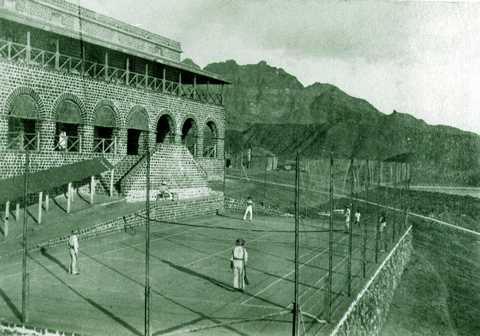

 عدن وملعب للتنس في عام 1898م ETC مكاتب شركة الشرق للتلغراف
انقر للحصول على حجم اكبر
عدن في عام 1872م ETC موظفي شركة الشرق للتلغراف
انقر للحصول على حجم اكبر

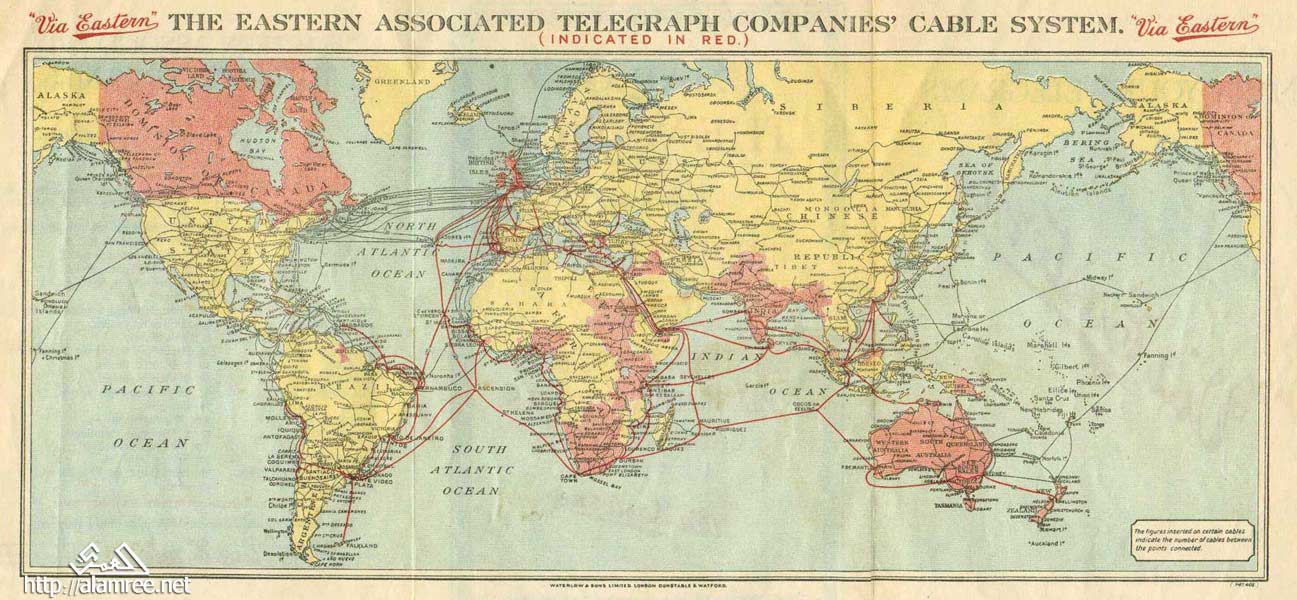

خريطة نظام الكابلات المنتسبه لشركة الشرق للكابلات بداية القرن الماضي
انقر للحصول على حجم اكبر
باخرة الشرق العظيم التي قامت بمد الكيبل البحري بين عدن بومبي في نوفمبر 1869م
انقر للحصول على حجم اكبر

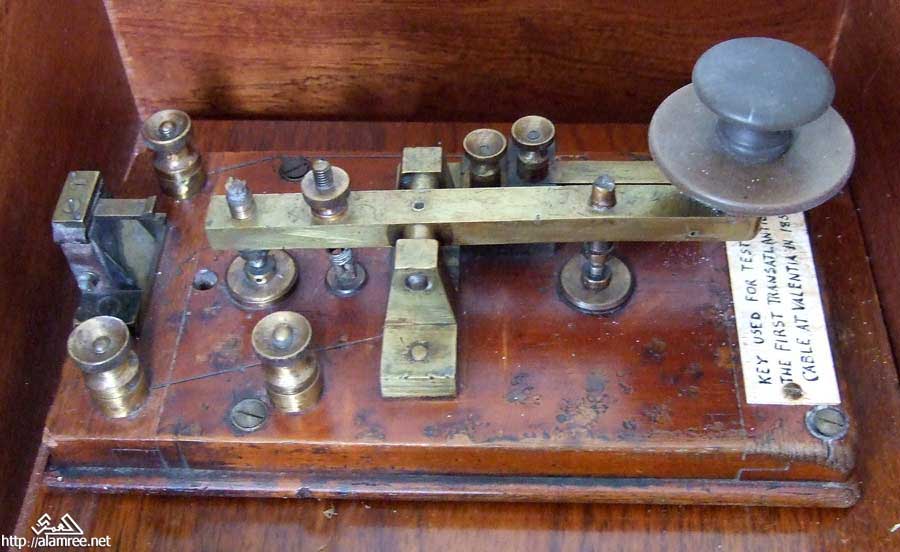

مفتاح ارسال اشارة مورس والمنتشر على نطاق واسع
انقر للحصول على حجم اكبر

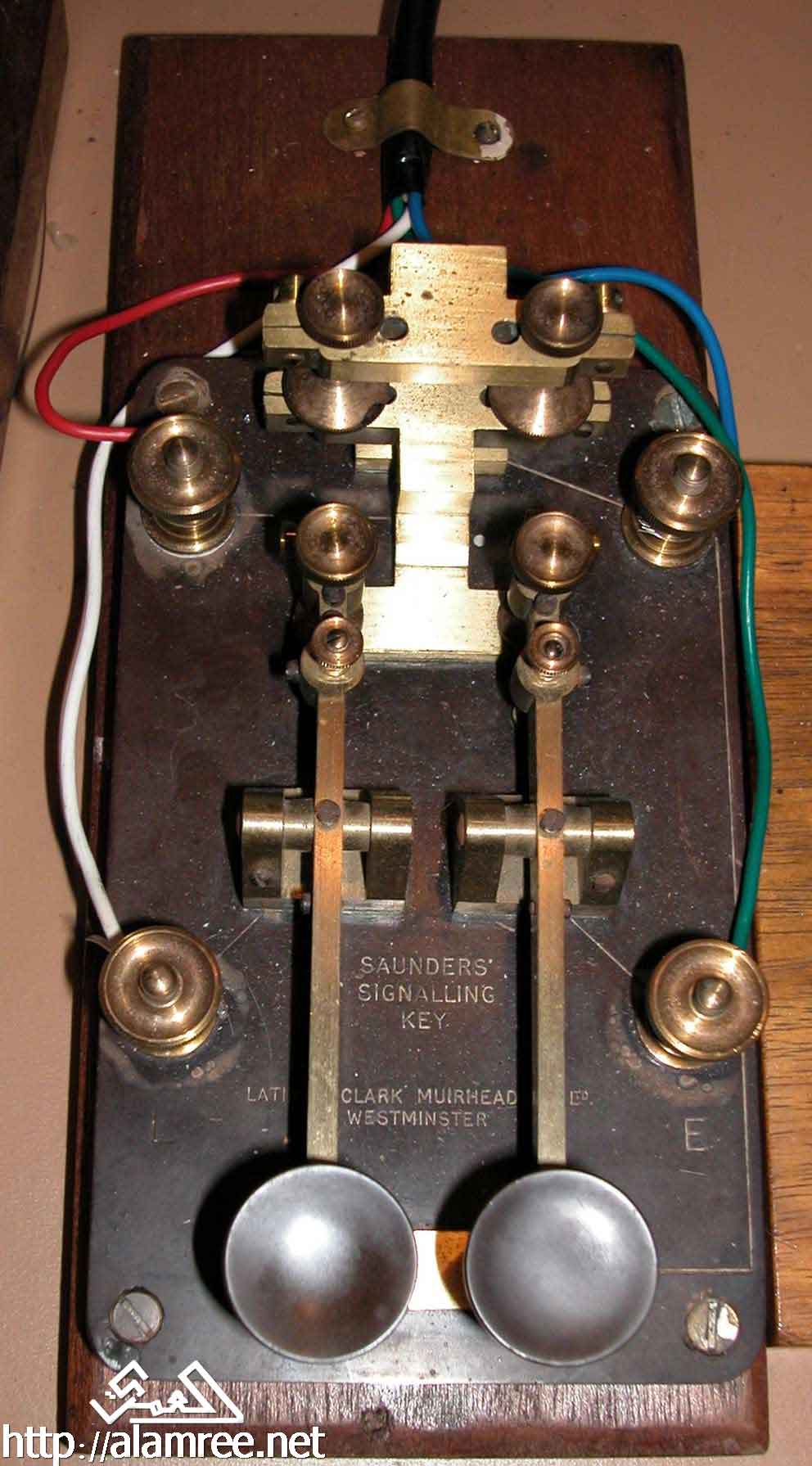

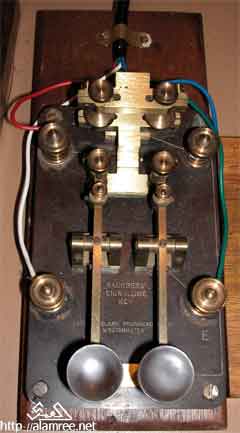

مفتاحي ارسال اشارة مورس
 في عام 1832 اقترح صموئيل مورس أفكاراً عدة لاستخدام المغنطيس الكهربائي في الاتصال البرقي. وتوصل في العام1835 إلى وضع نظام ترميز سمي باسمه يعتمد على طول النبضة وقصرها (النقطة والخط) باستخدام مغنطيس كهربائي يتغذى من بطارية لترميز الحروف والأرقام وعلامات الترقيم
انقر للحصول على حجم اكبر

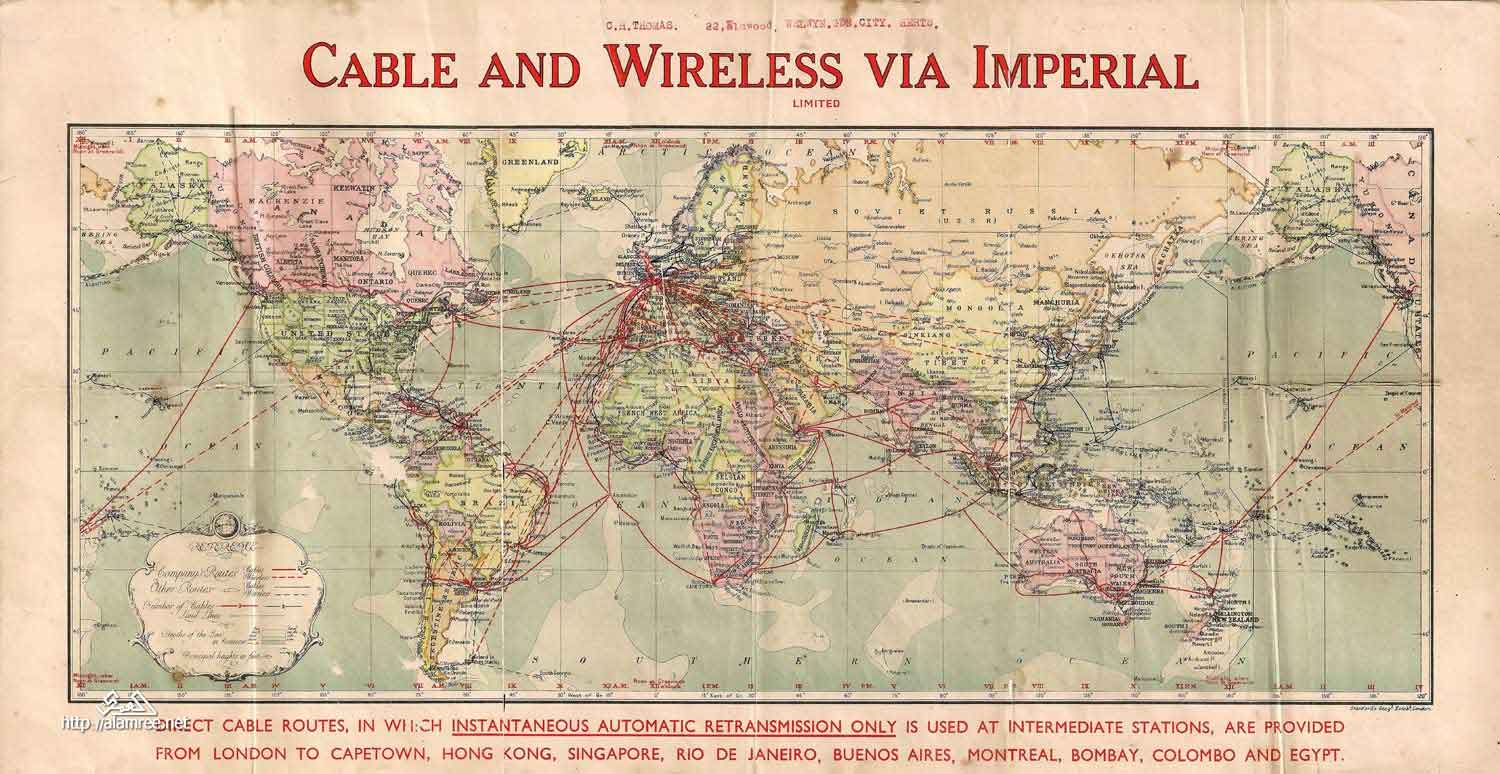

خريطة نظام الكابلات المنتسبه لشركة البرق واللاسلكي عام 1934م



انقر للحصول على حجم اكبر

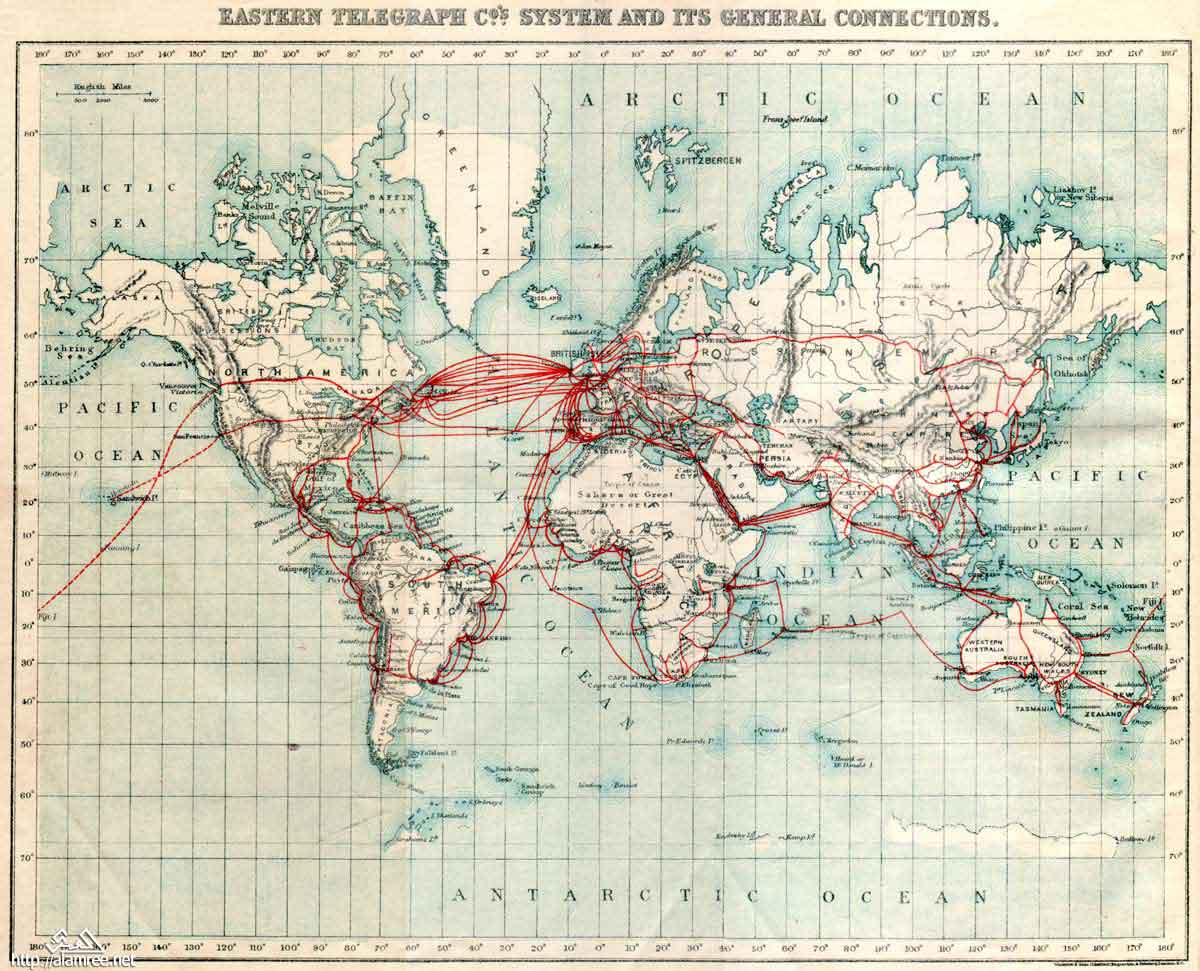

خارطه توضح مسار الكيبلات البحريه التابعة لشركة الشرق للتلغراف  عام 1901م
انقر للحصول على حجم اكبر

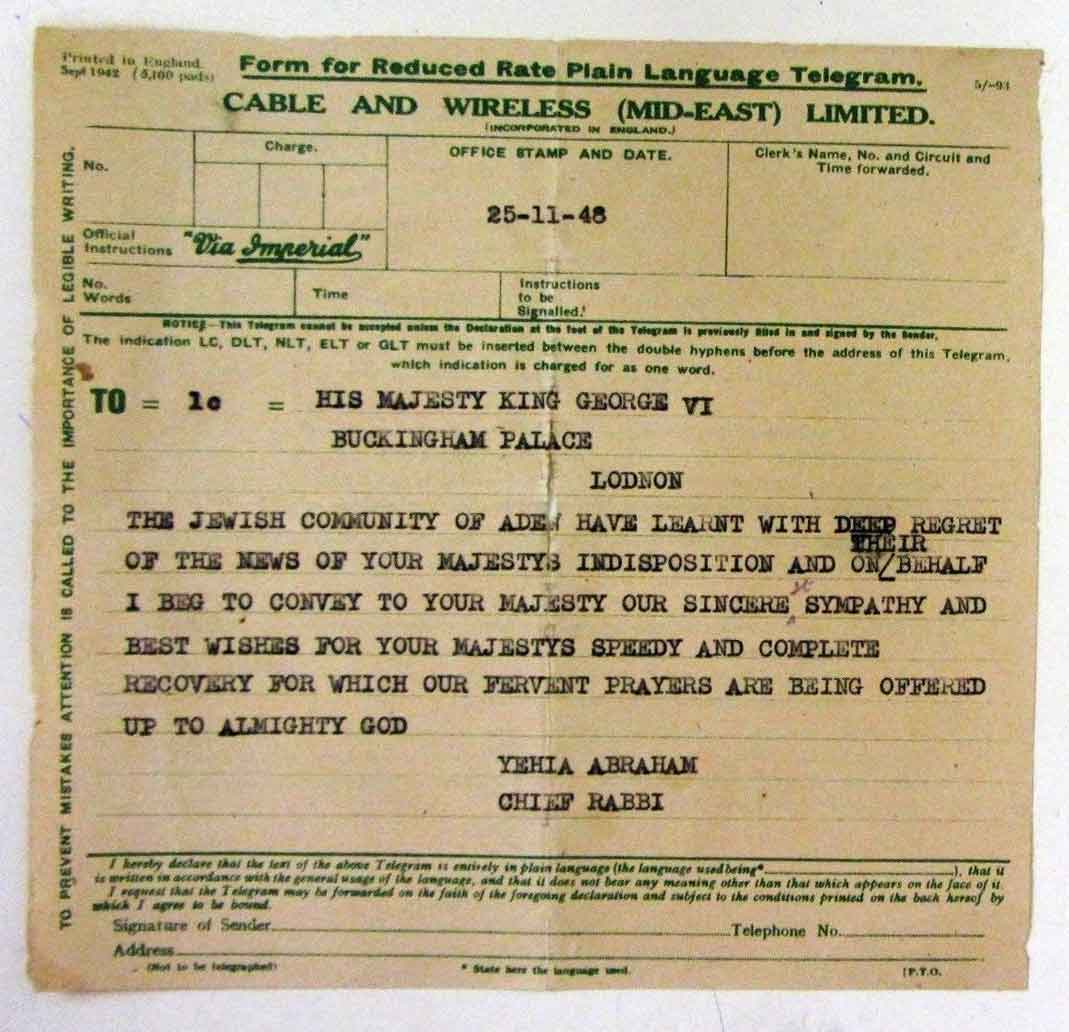

برقية من زعيم الجاليه اليهوديه بعدن الى الملك جورج السادس عام 1948م

انقر للحصول على حجم اكبر

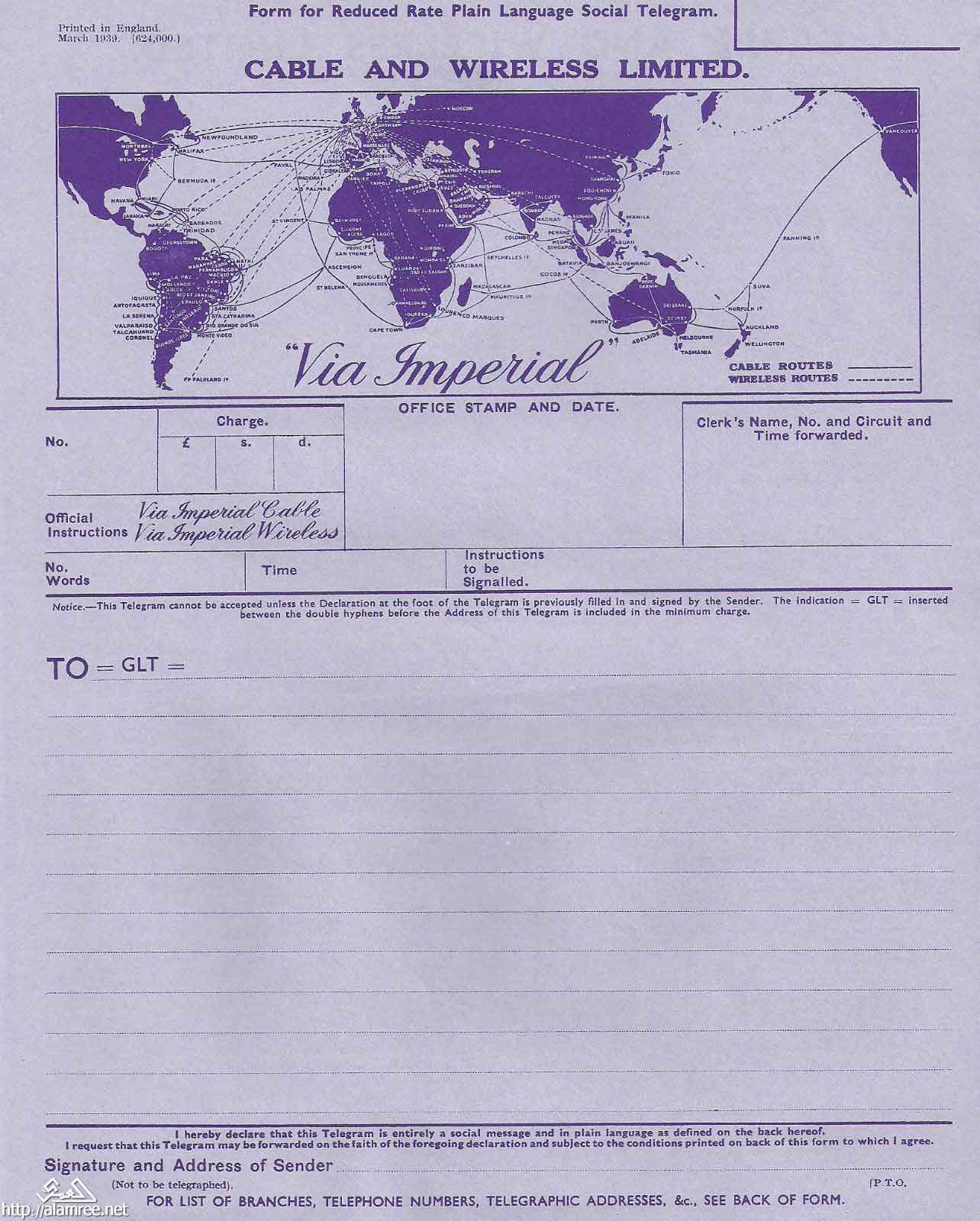

نموذج  برقيه من شركة البرق واللاسلكي

عدن منذ  عام 1935مC&W

انقر للحصول على حجم اكبر

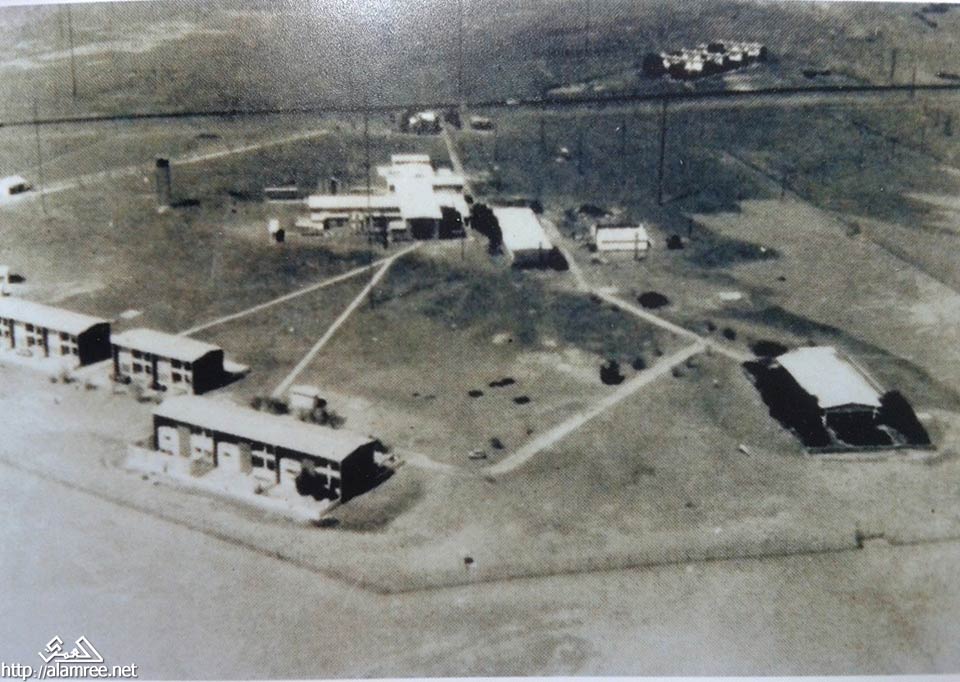

صوره جويه لمحطة الحسوه عام 1958م

 التي بنيت بعد توقف الكابل البحري في قناة السويس اثر الاعتداء الثلاثي على مصر عام1956م محطة الحسوه والتي كانت تعتبر اكبر محطة في الشرق الاوسط للراديو تلغرافبدأ العمل في بناء محطة إرسال جديدة لاسلكية في منطقة (الحسوة) لتحل محل المحطة القديمة التي كانت تعمل في الحالات الاضطرارية. وفي عام 1958 كانت المحطة الجديدة للإرسال جاهزة ومزودة بأحدث الأجهزة والمعدات الإلكترونية تشغل اكثر من28 جهاز إرسال تتراوح قوة الأجهزة من النصف كيلو واط إلى 70 كيلو واط

انقر للحصول على حجم اكبر

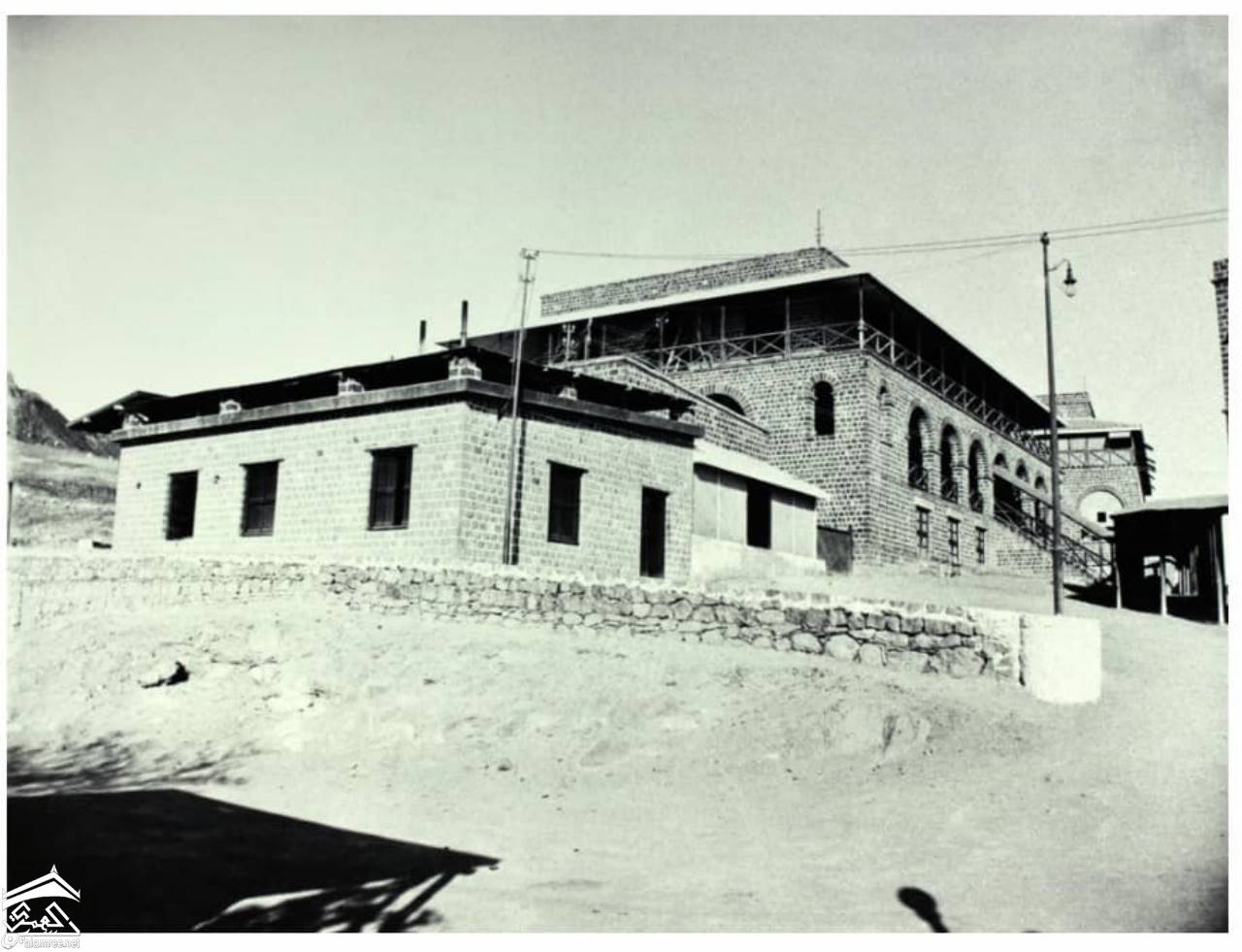

مكاتب الشركه عام 1905م
انقر للحصول على حجم اكبر

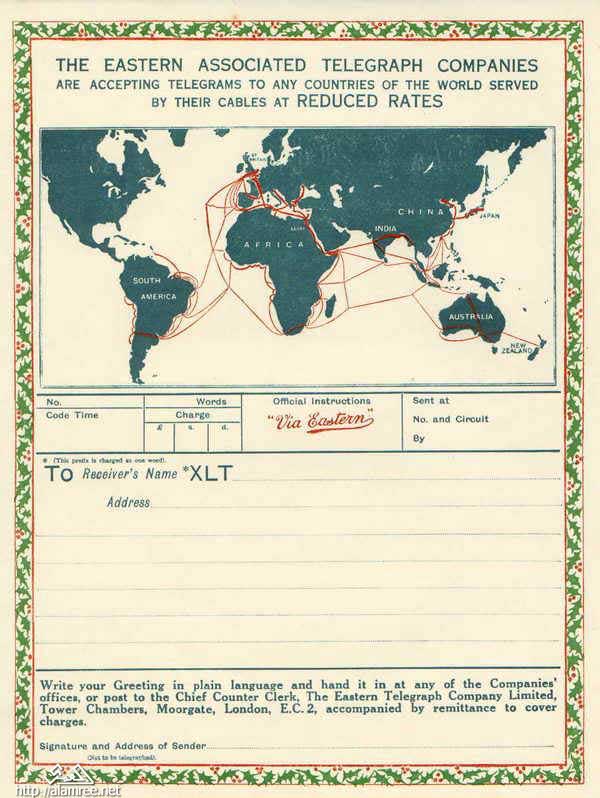

نموذج  برقيه من شركة الشرق للتلغراف عدن منذ بداية القرن الماضيETC

انقر للحصول على حجم اكبر

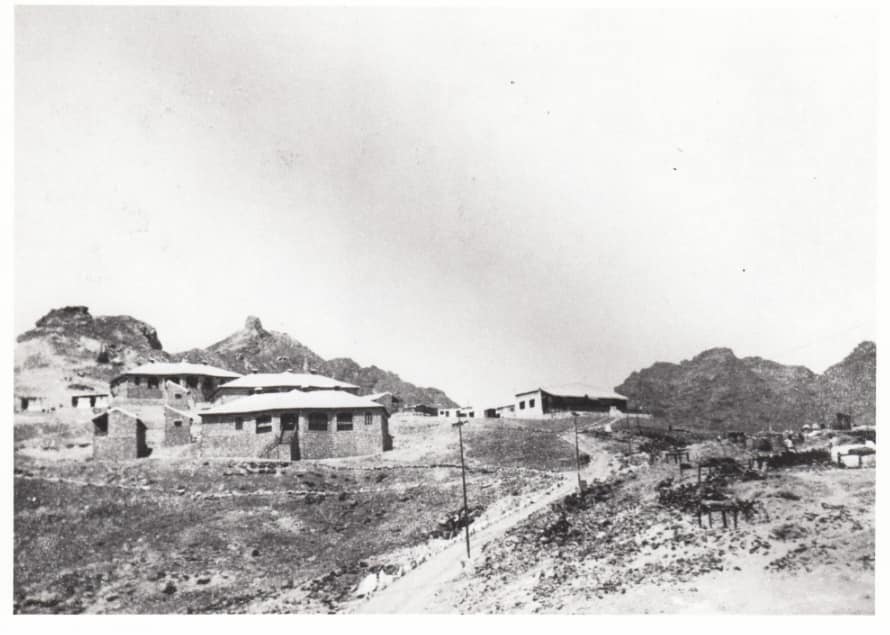

مكاتب العمال ومباني محطة شركة الشرق لكابل التواهي عدن ETC التلغراف
انقر للحصول على حجم اكبر

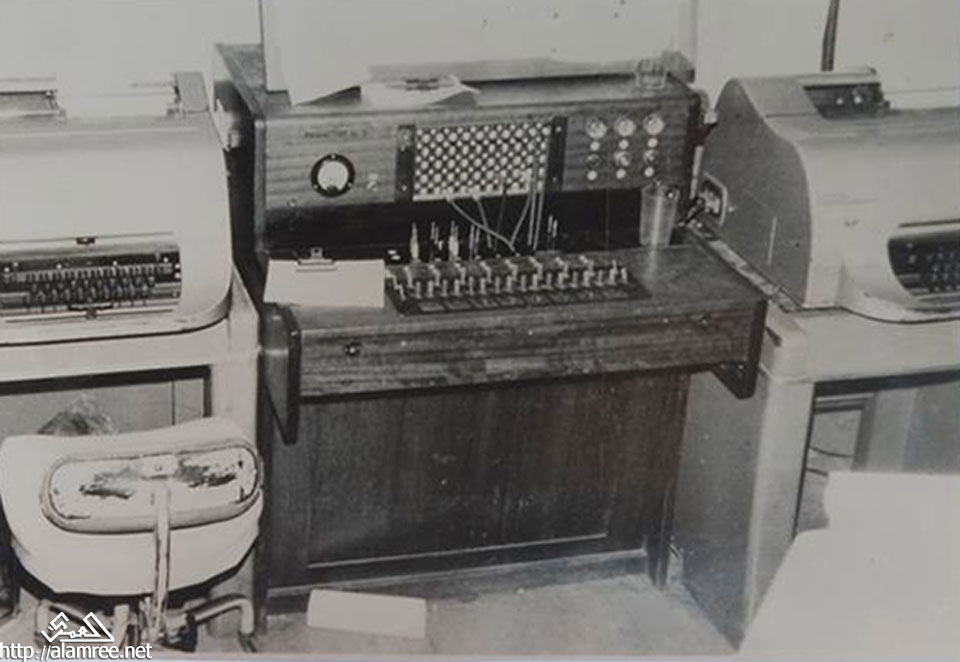

بدالة التلكس في قسم التشغيل التلغرافي عدن في منتصف ثمانينيات القرن الماضي



تتألف شبكة التلكس عادة من أجهزة المشتركين ومن مراكز التحويل الوسيطة (المقاسم) ومن خطوط الاتصال بين تلك المقاسم.

 ومع تطوير تقنيات المعلومات صارت مقاسم التلكس تدار بالحواسيب زيادة في السرعة والضمان)

انقر للحصول على حجم اكبر

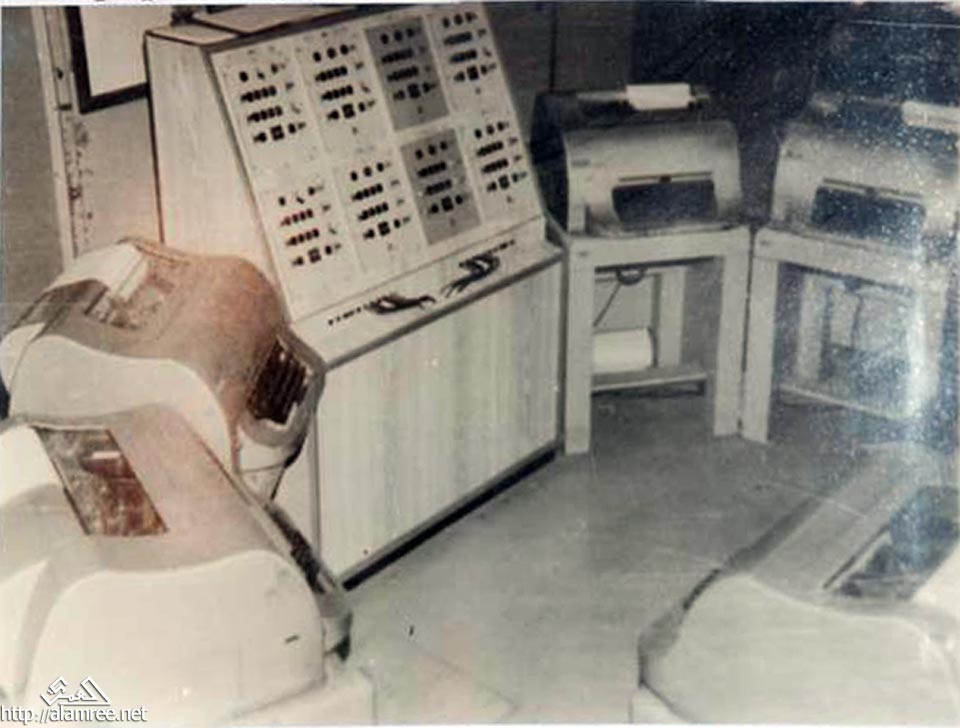

بدالة التلكس في قسم التشغيل التلغرافي عدن في منتصف ثمانينيا القرن الماضي

شبكات التلكس: كان من أهم إنجازات تطوير الاتصالات البرقية اختراع الطابعات عن بعد واستخدامها طرفيات للإرسال والاستقبال، واستخدام أجهزة البرق المتعددة القنوات بالتخصيص الترددي. وقد مهد ذلك لظهور شبكات ما اصطلح على تسميته «تلكس»، وهو اختصار للعبارة الإنكليزية teleprinter exchange

(مقسم الطابعات عن بعد

انقر للحصول على حجم اكبر

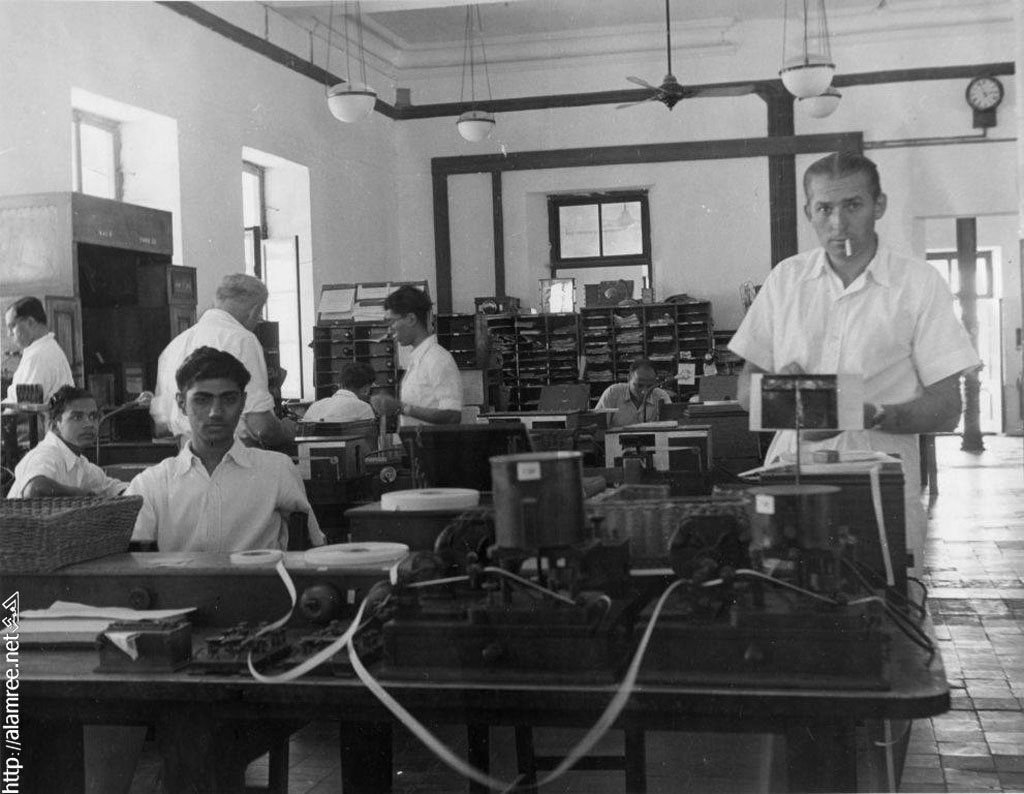

غرفة التشغيل التلغرافي عام 1958م

انقر للحصول على حجم اكبر

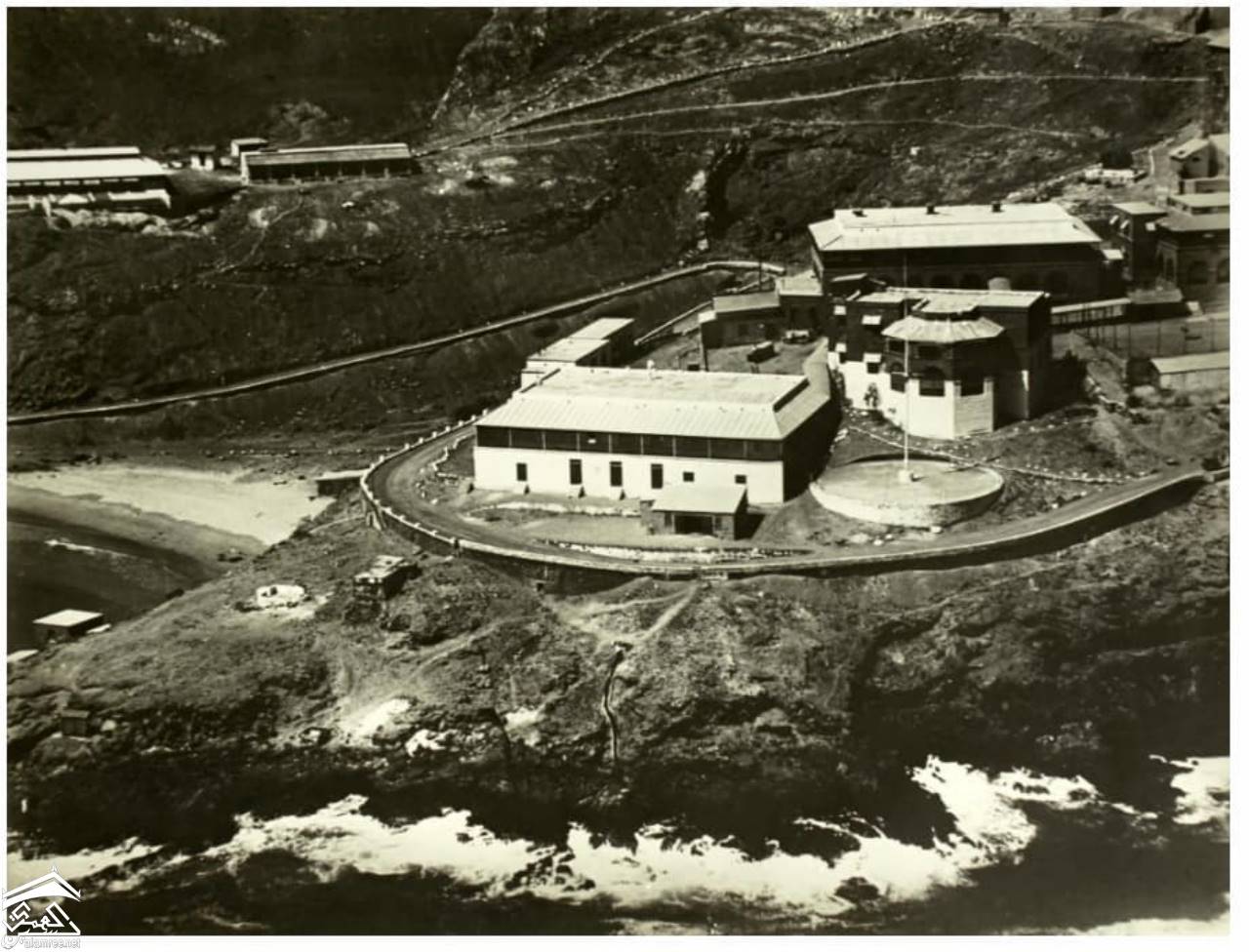

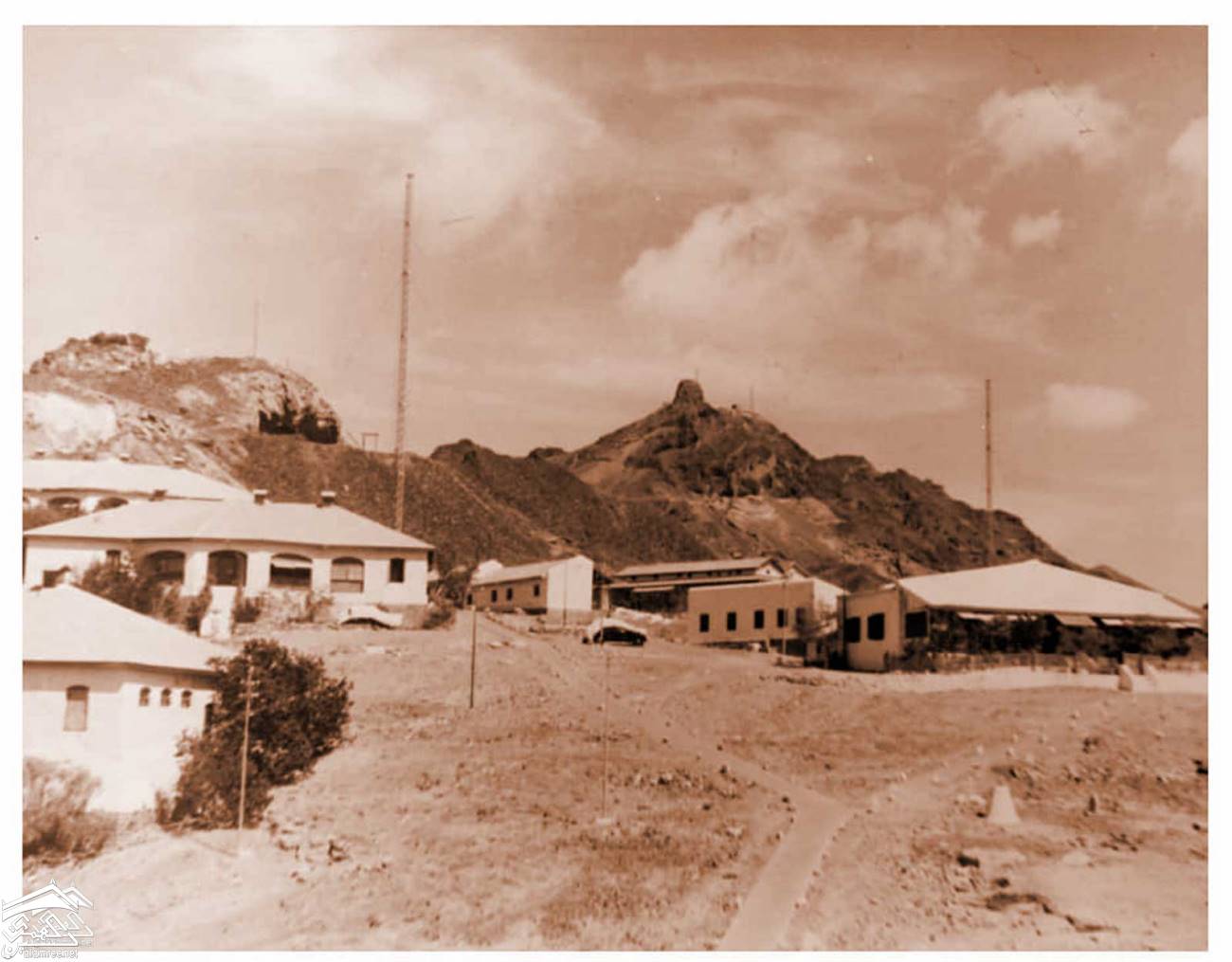

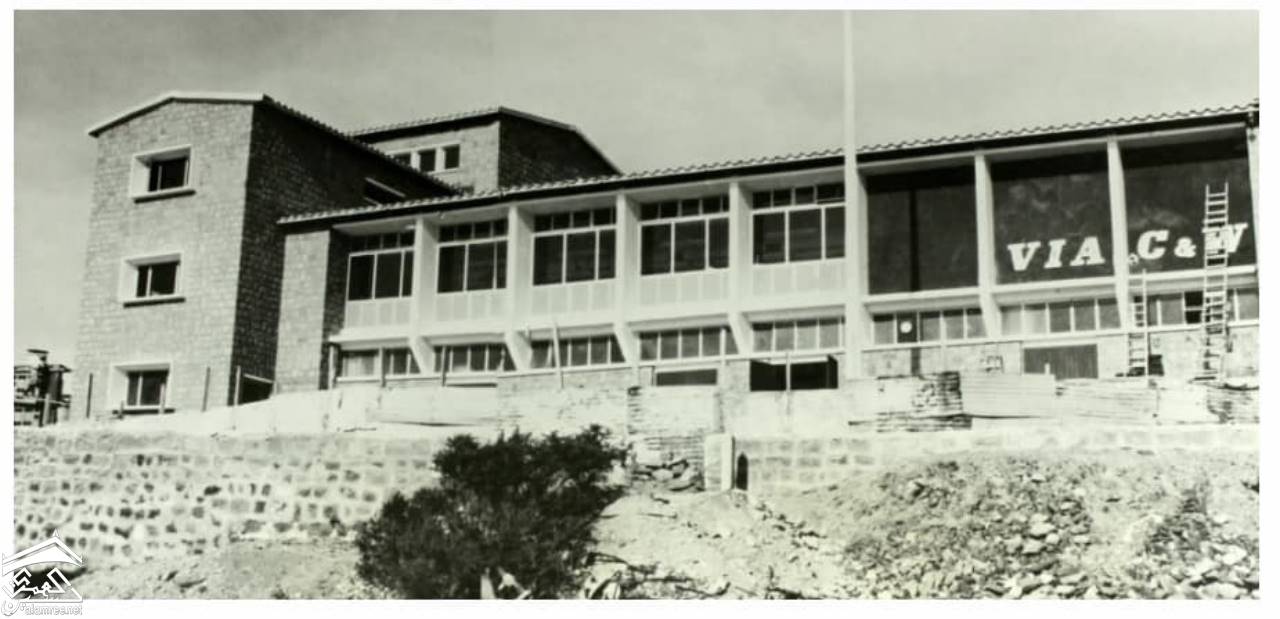

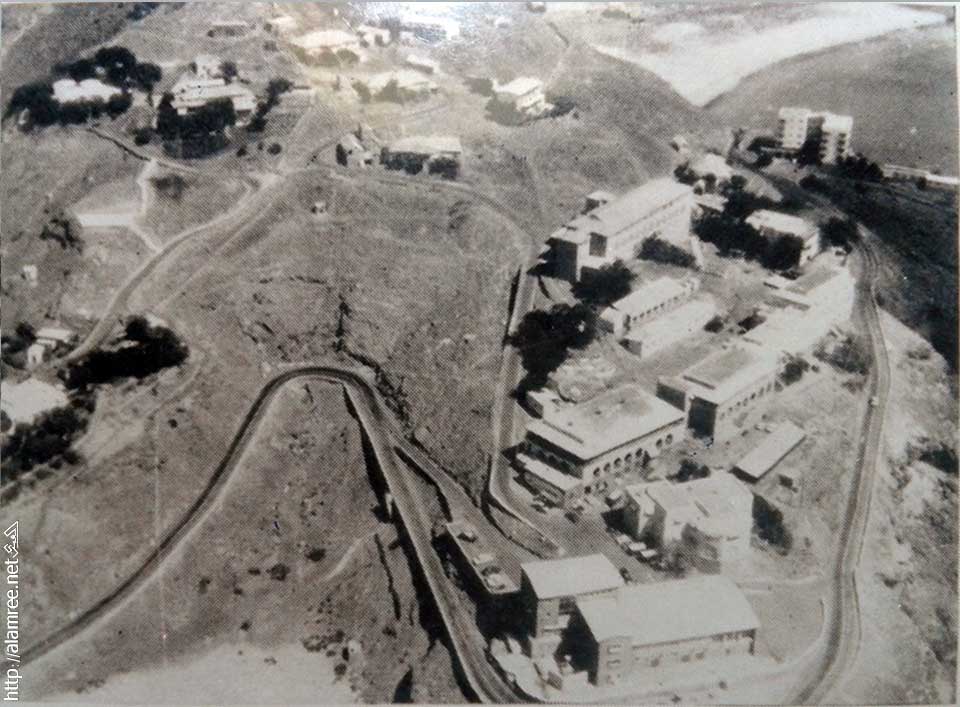

مجمع شركة الاتصالات في منطقة راس برادلي التواهي عدن عام 1958م

وبعد افتتاح المحطة المركزية في منطقة التواهي عدن عام 1963م  أدخلت خدمة التلكس وقد بدأت الخدمة بحركة بسيطة تراوحت ما بين 1500-1600 وحدة في السنة وقد تطورت هذه الخدمة إلى ان وصلت اكثر من 6000 وحدة في عام1969م.

 أما الحركة البرقية التي كانت تمر عبر مدينة عدن في المحطة المركزية فقد قدرة بأكثر من (1,500,000) برقية في السنة الواحدة.

انقر للحصول على حجم اكبر
تم التخلي عن  هذا النظام  في 31 أكتوبر1968، بعد 46 عام من الخدمه وتطورت مكاتب التحويل الوسيطة أو مقاسم التحويل البرقي لتصبح نصف آلية مع استخدام معدات التثقيب والأشرطة المثقبة والقارئات

Z الى A استمع وشاهد احرف اشاره مورس من

يتضمن ترميز لغة مورس العالمي الحروف العربية أيضا. أسفله قائمة بالرموز الموافقة لكل حرف عربي، مكتوبة من اليمين لليسار.

الرمز

لاتيني

الحرف

الرمز

لاتيني

الحرف

الرمز

لاتيني

الحرف

الرمز

لاتيني

الحرف

الرمز

لاتيني

الحرف

E

ء

-•-

K

ك

•••-

V

ض

-••

D

د

•-

A

ا



•-••

L

ل

••-

U

ط

--••

Z

ذ

-•••

B

ب

--

M

م

-•--

Y

ظ

•-•

R

ر

-

T

ت

-•

N

ن

•-•-

Ä

ع

---•

Ö

ز

-•-•

C

ث

••-••

É

ه

--•

G

غ

•••

S

س

•---

J

ج

••

I

ي

--•-

Q

ق

-••-

X

ص

---

O

خ

•--

W

و

••-•

F

ف

----

SH

ش

••••

H

ح

••

I

ي

--•-

Q

ق

-••-

X

ص

---

O

خ



ملاحظه: يبدأ إرسال إشارات مورس من اليمين إلى اليسار



يتضمن ترميز لغة مورس العالمي الارقام والرموز . أسفله قائمة بالرموز الموافقة لكل رقم عربي ولاتيني وكذا الاشارات، مكتوبة من اليمين لليسار.

انقر للحصول على حجم اكبر

الاشارة

الرمز انقر للحصول على حجم اكبر

الاشاره

الرقم

لاتيني

عربي

لاتيني

عربي

•-•-•-

.

نقطه

•----

1

1

---•••

:

نقطتان

••---

2

2

••--••

؟

؟

•••--

3

3

--••--

!

التعجب

••••-

4

4

•---•

،

فاصله

•••••

5

5

-•••-

-

بادي

-••••

6

6

فاصل

--•••

7

7

-••-••

/

خط مائل

---••

8

8

-•--•-

( )

قوس

----•

9

9

-••••-

_

معترضه

-----

0

0



aden telecom_شريط إرسال ورقي يحمل شفرات (إشارة مورس)

شريط إرسال ورقي يحمل شفرات (إشارة مورس)

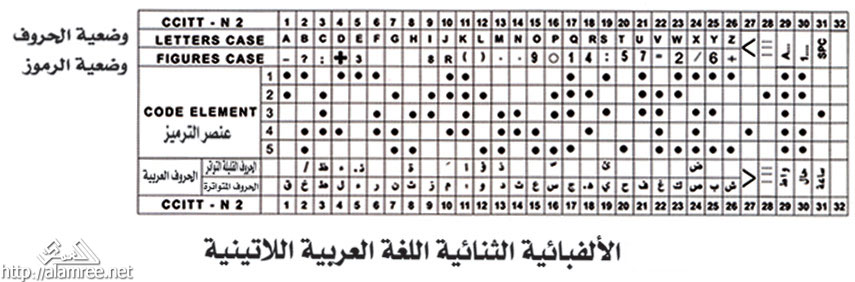

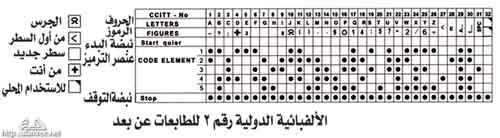

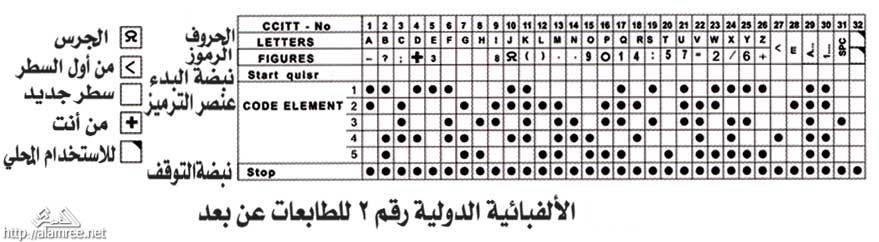

شريط ورقي ذات الخمس وحدات يثقب آليا" استخدم في مبرقات كريد

شريط ورقي ذات الخمس وحدات يثقب آليا" استخدم في مبرقات كريد
